设计依据 :

各现行 , 工种间的配合资料. 建设方所提条件要求及重庆市有关部门对初步设计的批文为依据设计的 .

设计范围 :

小区的电力照明.房雷接地设计, 电话.有线电视.楼宇对讲.宽带布线设计.(门面及住宅室内布置由用户装修确定)

照 明 配 电

一. 电源及配电:

1. 10KV电源由小区高压配电室电缆埋地引来, 变配电室设在 B5.B6.酒店栋负二层, 供 B5.B6.酒店栋用电. 设置一台 1000KVA干式变压器,供 B5.B6栋用电. 一台 630KVA供酒店栋用电.采用高压熔断器及负荷开关联动的方式保护变压器. 其进线电缆的规格和型号由供电部门确定.

2. 另设一台 425KVA柴油发电机作备用电源, 柴油发电机房设在负一层, 通过应急电缆对保安负荷和消防设备供电. 按环保要求 ,柴油发电机房须作减噪除尘处理. 待柴油发电机招标 , 供应商确定后 , 应另行委托专业部门进行设计和处理 .

3. 低压照明及动力用电分别计度. 计量表和互感器的型号. 规格.等级和安装均由供电部门确定. 各用电单位单独计度. 电容补偿采用低压电容器集中自动补偿方式, 使变压器低压侧功率因数 C0S%9不低于0.95, 补偿总容量为 400KVAR.

4. 本区用电指标为:

总设备安装容量为 : Pe = 1992KW ; 计算负荷 : Pj = 1320KW ;

变压器容量 : 1X1000KVA 1X630KVA

保安负荷 : 299KW ;

5. 按系统图订购各 双电源切换箱. 电源配电箱. 楼层配电箱, 接线时按设计要求进行相序分配.

二. 线路敷设:

1. 由低压配电室引至竖井内的电缆均在电缆桥架内敷设, 电气竖井内的电缆沿桥架明敷, 由电气竖井至用户配电箱的线缆采用钢管敷设在吊顶或墙内. 用户配电箱的出线采用阻燃塑料管顶板内暗装敷设. 应急照明布线采用钢管暗敷在顶板或墙内.

2. 动力及干线在地下层和机房内均为穿钢管暗敷 .

3. 由照明配电箱引出的分支线严格按 图所标注的要求敷设.

4. 电源进线穿钢管埋地敷设, 埋深 0.7M.进线.干线及支线穿管详见系统图.

配电箱系统图

10kv配电系统图

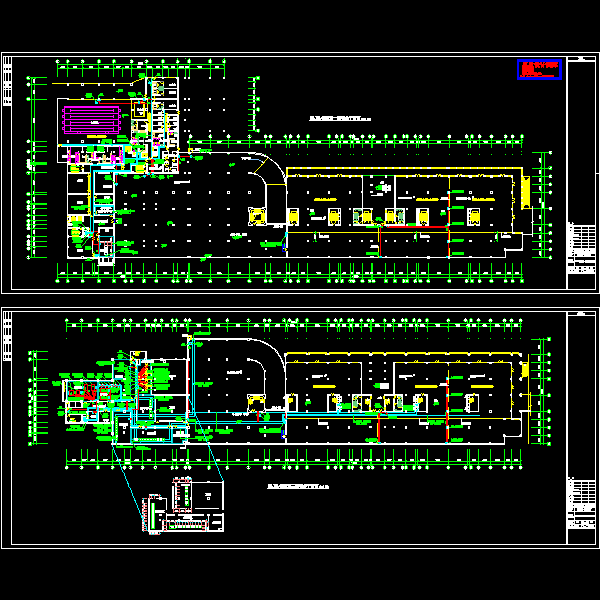

第 1 张图

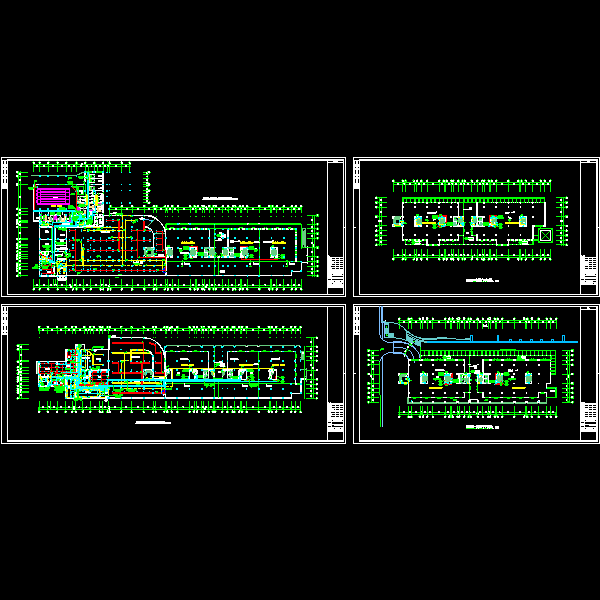

第 2 张图

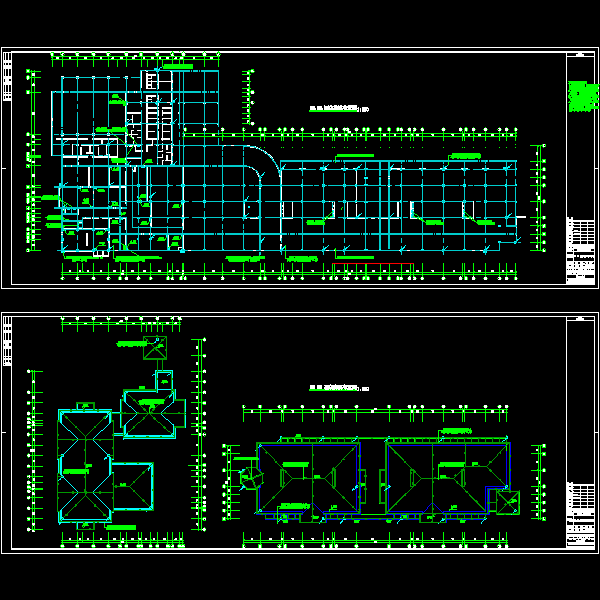

第 3 张图

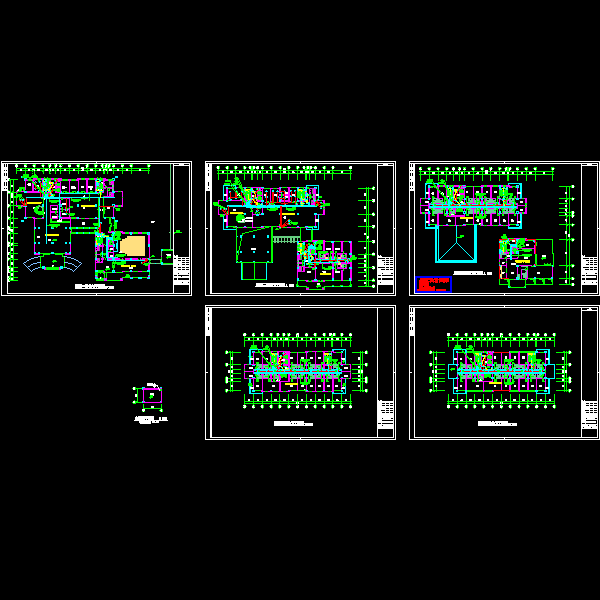

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
