一份9层四星级酒店电气CAD施工图纸(一级负荷)

[复制链接]

0

主题

0

帖子

1065

积分

超级版主

Rank: 8Rank: 8

积分
1065
发表于 2020-2-17 21:16:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:30406平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:68张
  • 设计年代:近代
  • 负荷等级:一级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统, 低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计: 火灾自动报警系统 , 视频监控系统, 出入口控制系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统

附件详情

  • 1、电气设计说明
  • 2、防雷接地设计说明
  • 3、变电房高压配电系统图
  • 4、变电房低压配电系统图
  • 5、 竖向配电干线 系统图
  • 6、配电箱系统图
  • 7、消防自动报警系统图
  • 8、综合布线系统图
  • 9、电话系统图
  • 10、网络系统图
  • 11、背景音乐与消防紧急广播系统图
  • 12、保安闭路电视监控系统图
  • 13、IC编址式客房门锁控制系统
  • 14、照明电气平面图
  • 15、消防报警平面图
  • 16、 弱电平面图
  • 17、防雷接地平面图

附件详情

本稿件是[四川]某四星级酒店全套电气施工图,总共68张。
该项目占地面积30406平方米,由一幢四星级酒店、一幢便捷酒店、一幢职工宿舍、配套辅助用房、临街商业用房和相关配套设备用房及地下车库组成。建筑主体高度为41.4M,建筑设计结构形式为框架结构,属多层公共建筑。
电气设计包含变配电系统设计、照明灯具布置、插座动力系统设计、IC编址式客房门锁控制系统,电话网络系统设计、有线电视系统设计、消防自动报警系,保安闭路电视监控系统图,背景音乐与消防紧急广播系统图及平面图的布置......

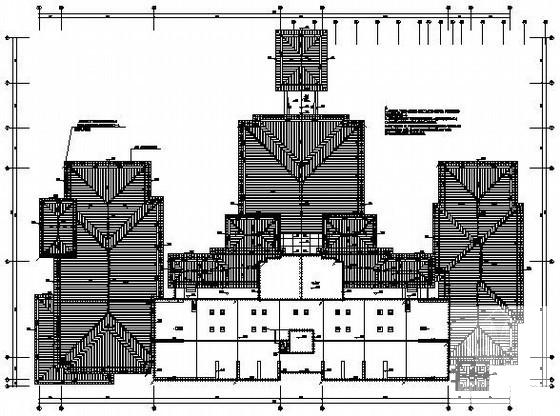

四星级酒店电气 - 1
第 1 张图

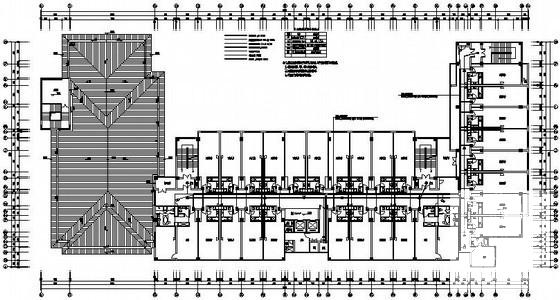

四星级酒店电气 - 2
第 2 张图

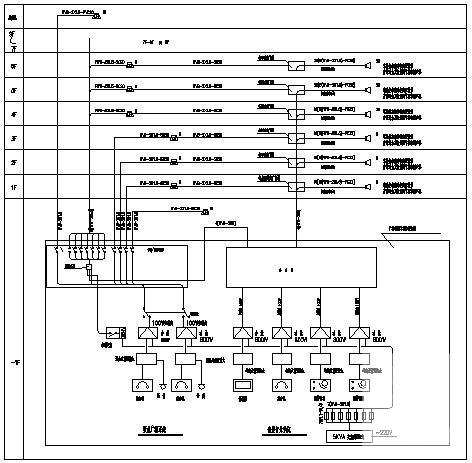

四星级酒店电气 - 3
第 3 张图

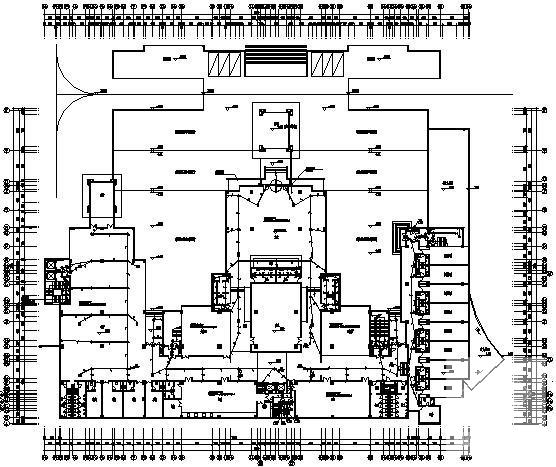

四星级酒店电气 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 21:16:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。
