6层四星级酒店凤凰酒店全套电气基础设计CAD施工图纸.dwg

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：多层建筑
• 建筑结构形式：钢结构
• 建筑面积：26000平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 设计年代：近代

一、项目概要

1. 建筑性质及环境特征：多层四星级酒店，库房为丁类仓库，锅炉房为燃气锅炉房，燃气调压站设于室外。锅炉房火灾危险环境分区为21区、库房火灾危险环境分区为22区。其它场所火灾爆炸危险环境特征均为一般。库房内所有灯具、配电设备及接线盒防护等级为IP5X,电器、仪表及电机等防护等级为IP54。锅炉房内的所有灯具及接线盒防护等级为IP2X,配电设备防护等级为IP5X,电器、仪表及电机等防护等级为IP54.

2. 建筑面积：26000平方米。

3. 建筑层数及高度：地上6层，局部3层，建筑高度约为22米（以建筑屋面计）。地下车库停车位为49个。

二、设计范围

1. 10KV/0.4KV变配电系统

2. 低压配电系统（照明、空调及电力配电系统）；

3. 照明系统;

4. 防雷、接地系统及安全措施；

5. 本单体各酒店功能区(除设备机房外)的照明均由二次装修时设计，该资料仅考虑预留电源以及公共区域的应急照明的设计。

6. 厨房以及宴会厅区域的设备用电由二次装修时设计，该资料仅考虑预留电源。

三、10KV/0.4KV变配电系统

1）、负荷等级

本单体为多层四星级酒店，空调采用中央空调且地下层有超过1000平方米的公共场所。则其所有消防用电设备(消防泵、喷淋泵、排烟风机、防火卷帘、应急照明等)、值班照明,计算机系统用电,安防系统用电,电子信息,客梯用电,排污泵,生活水泵,酒店的宴会厅用电、餐厅,厨房,门厅及高级客房,主要通道等场所的照明电声和录像设备等按一级负荷供电,其余负荷均为二、三级。其中用于计算机经营和管理系统的用电设备一级负荷中特别重要负荷。

2）、供电电源及电压

1. 该项目供电电压为10kV，由供电部门提供两路相互独立的10kV电源供电，两路电源并列运行，任何一路发生故障时，另一路均能正常运行

且能满足所有一、二级负荷正常供电。

2. 应急照明采用双电源供电外，另采用灯具自带镍镉电池做为第三电源，电池工作时间:变配电所、消防泵房、消防控制室等火灾时需要继续工作的场所不应小于180分钟，其它地方不应小于90分钟。计算机经营及管理设备系统采用双电源供电外，另设置UPS作为第三电源。

3. 该项目变、配电所设在地下一层.层高4.6米.变电所设置2台1250KVA干式变压器。

3）、继电保护，计量，控制和信号

1. 10kV进线开关设过流、速断、零序电流保护，高压开关柜采用智能型综合微机保护系统。

2. 电业计量采用高供高计, 10kV高压侧设有专用计量柜（由供电部门提供），柜内设有功，无功电度表及峰谷表。

3. 变压器设有高温报警，超高温跳闸报警。高温120℃时作用于报警信号，超高温140℃时，作用于跳闸信号。

4. 低压进线开关设过载长延时、短路短延时（0.5s）保护。

5. 低压出线开关设过载长延时、短路瞬时脱扣保护。低压配电柜各出线回路设有智能数字式电压、电流表、有功、无功综合表。

6. 无功功率补偿采用低压侧集中自动补偿方式，保证补偿后高压侧功率因数COSφ>0.9.

四、 低压配电系统

1. 该项目一般照明负荷配电采用树干式和放射式相结合的配电方式。

2. 消防水泵、排烟风机、消防电梯、应急照明、消防控制室等消防负荷及弱电机房设备、电梯等重要负荷，采用双电源线路(接自不同的低压母线段)配电方式，并在末端配电箱自动切换。

3. 对于冷冻机组等容量较大动力设备采用放射式的方式配电。

4. 该项目所有消防设备的过载保护只作用于报警信号，不作用于跳闸。

5. 其它未详处见配电系统图

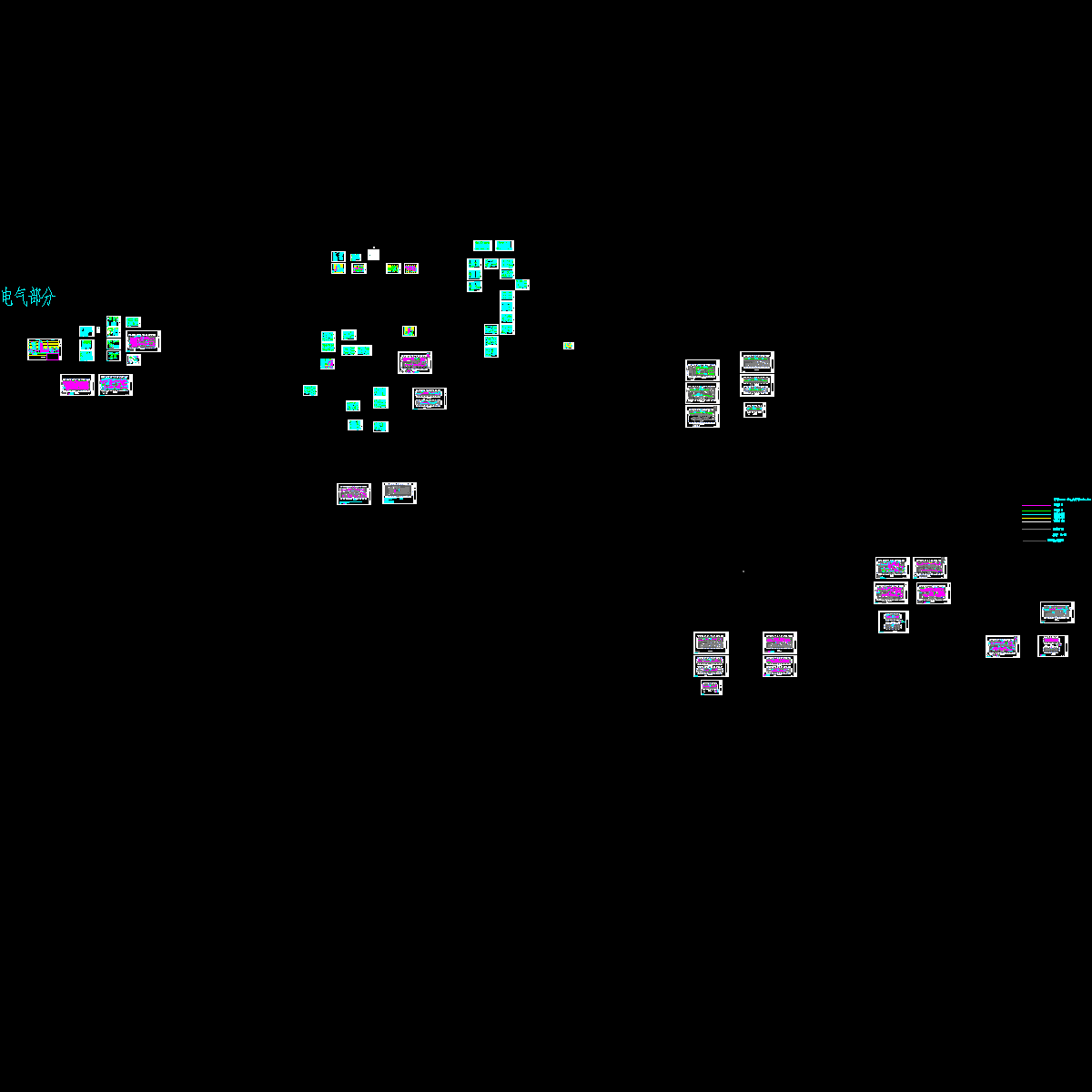

五、图纸展示

低压配电干线系统图

10KV高压系统图

变电所低压配电系统图

压变 ,避雷器柜原理图

变压器出线二次原理图

地下室照明平面图

地下室动力平面图

综合布线系统图

安全防范系统

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
