一份四星经济型11层酒店电气CAD施工图纸（审图意见）(高压配电系统)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：20849.3平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：51张
• 设计年代：近代
• 地下室用途：车库
• 节点大样：防雷接地
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：一级
• 安全防范：一级
• 接地方式：TN-S
• 项目所在地：安徽
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计： 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

• 1、电气设计说明
• 2、竖向配电系统图
• 3、高压配电系统图
• 4、T1变配电系统图
• 5、水泵房配电系统图
• 6、配电系统图
• 7、机房层配电系统图
• 8、火灾报警系统图
• 9、漏电报警系统图
• 10、基础接地平面图
• 11、电气平面图
• 12、 防雷平面图
• 13、动力平面图
• 14、消防报警平面图

附件详情

该附件是[安徽]4星经济型酒店全套电气施工图纸（含审图意见），总共51张。
项目概要：本项目是一坐集住宿、餐饮、娱乐为一体的经济型酒店，该工程总占地面积为8024平方米；建筑规模：总建筑面积为:地上16849.3平方米，地下为4680平方米；建筑层数为：地下1层，地上11层,总建筑高度为:48.6米，建筑耐火等级：一级（地下室耐火等级为一级）；地下室停车数量为88个;耐久年限：设计使用年限50年；建筑气候区划：夏热冬冷地区（III类气候带）;建筑结构抗震设防类别：丙类，抗震设防烈度为六度;防水等级均为Ⅱ级（地下室变配电所防水等级为Ⅰ级）.
设计范围:1、10/0.4kV变配电系统；2、电力配电系统；3、 照明系统 ；4、建筑物防雷、接地系统及安全措施； 5、消防系统。

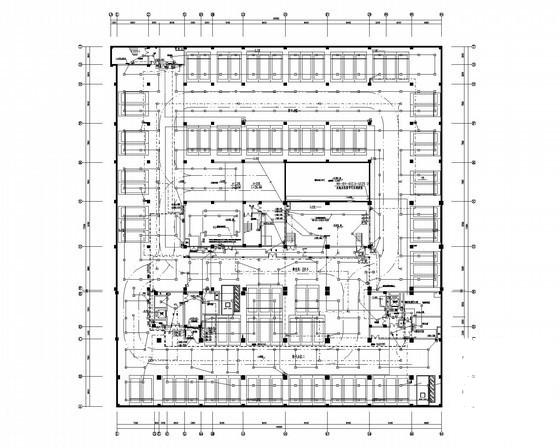

地下一层消防报警平面图

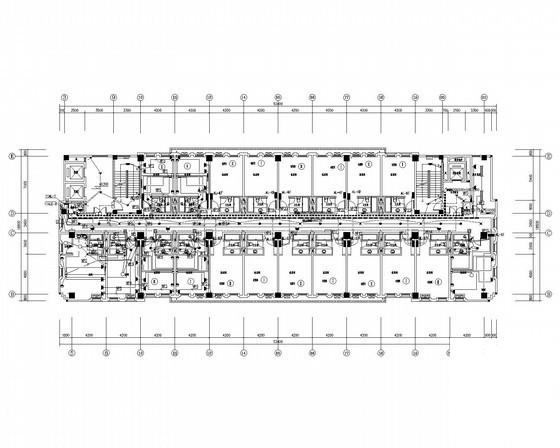

十一层电气平面图

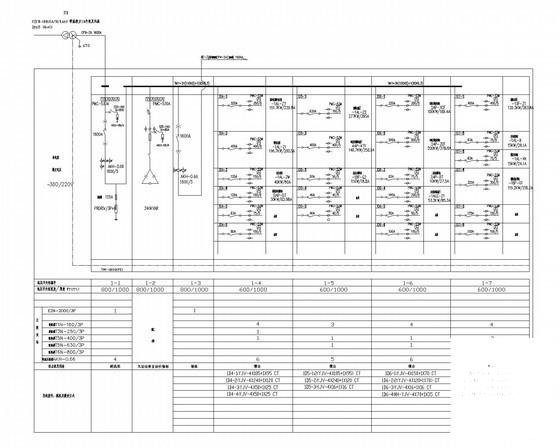

T1变配电系统图

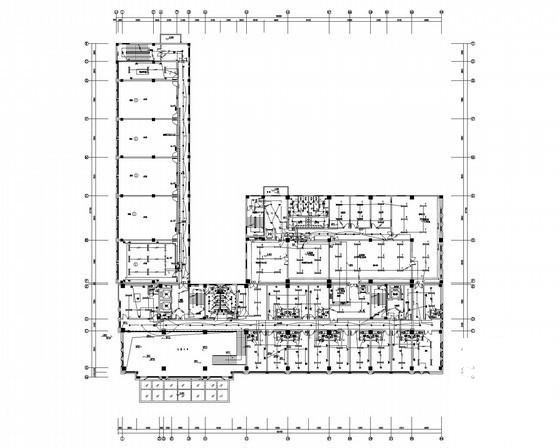

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
