超高层综合楼空调通风系统设计施工CAD图纸

资料简介
赚取积分

设计详细说明：有
建筑类别：办公,商业,酒店,娱乐,餐饮
建筑高度类型：超高层建筑
建筑设计面积：155000平方米
建筑地上层数：43层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
设计内容：空调,通风,其它
冷热源：电动压缩式冷水机组,空气调节器
空调系统：空气-水系统,制冷剂系统
送风方式：侧面送风
项目所在地：重庆

本项目位于重庆市，是一个超高层综合楼建筑，该项目建筑面积约为15.5万平方米，分为塔楼一（建筑高度168.6米、42层）及塔楼二（建筑高度169.2米、43层）。本空调设计方案包括塔楼一6F-19F、21F-24F甲级写字楼、负一层精品店、写字楼大堂；塔楼二6F-20F，22F-36F，38F-43F高级公寓及一层公寓大堂部分。

此次招标范围使用空调总面积约为：56500m（其中塔楼一为：21500平方米、塔楼二为：35000平方米），设计总制冷量为10098.9kw（其中塔楼一为：4156.2、塔楼二为：5937.9kw）。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调平面图，空调新风平面图等...

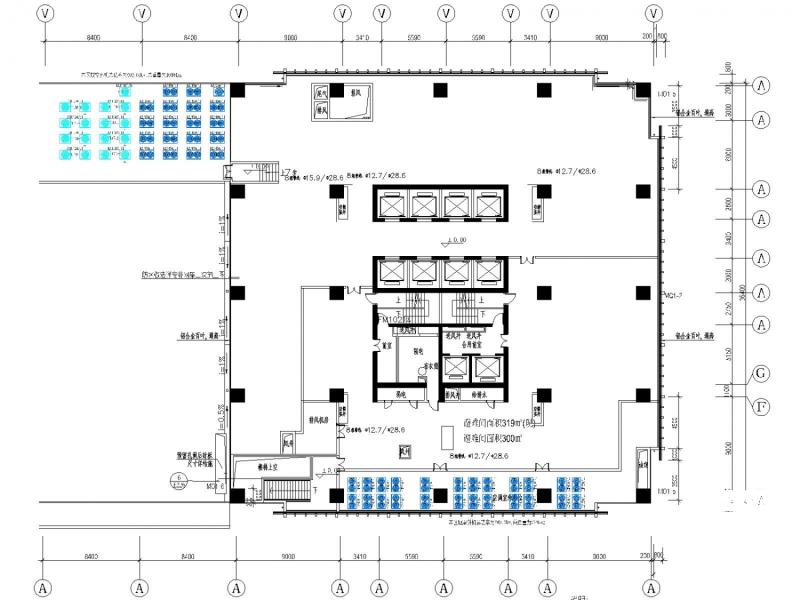

1层塔楼一侧空调平面图

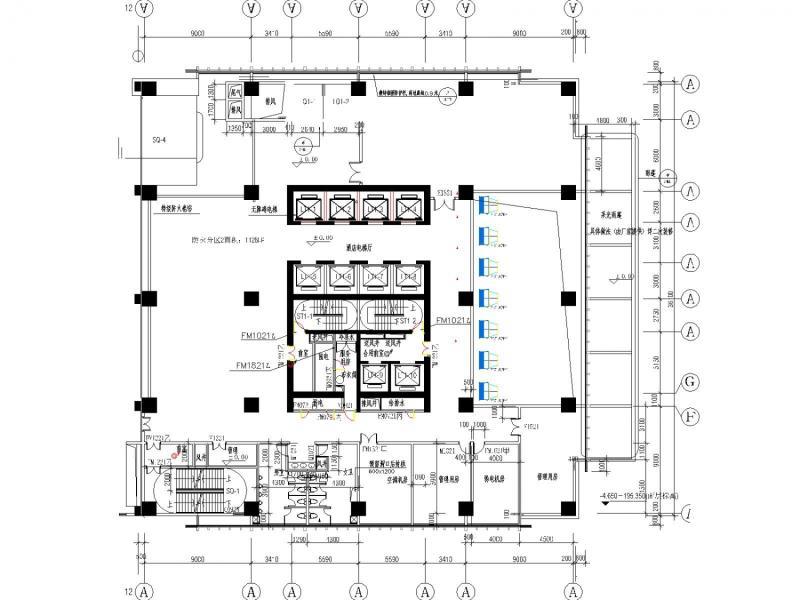

-1层塔楼一侧空调平面图

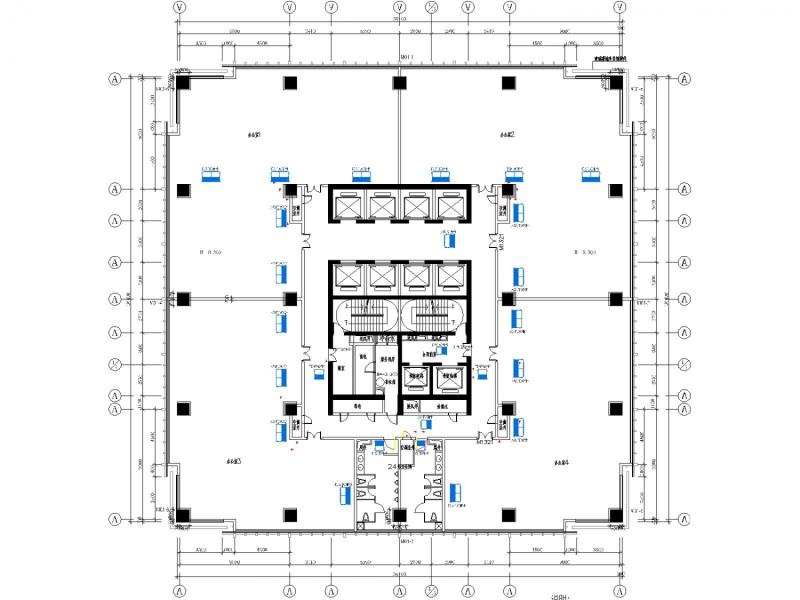

5层塔楼一侧空调平面图

塔楼一 6-7、18-22层空调平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
