一份8层办公塔楼建筑空调系统设计CAD施工图纸（消防）

hhtu3yy · 发表于 2020-3-13 23:11:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑地上层数：8层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
水系统：定流量,变流量,双管制,异程式,闭式
送风方式：散流器送风
项目所在地：湖南

附件详情

主要设备材料表
暖通空调设计说明
暖通空调图例

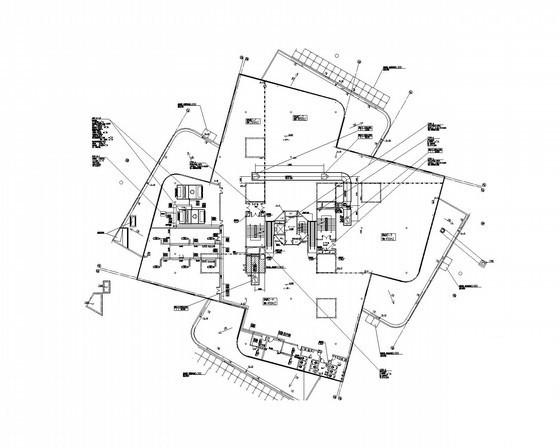

消防及水管平面图

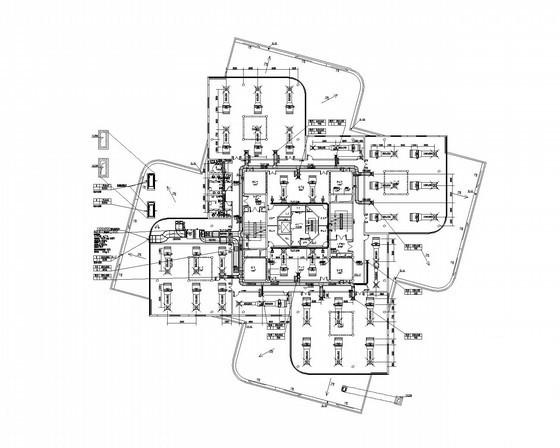

消防及冷媒管平面图

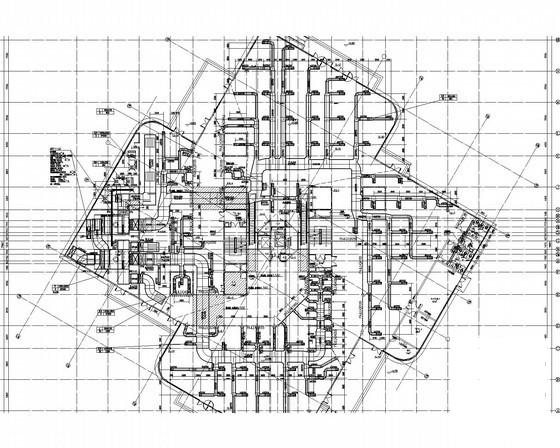

暖通风管平面图
通风平面图
正压送风系统图

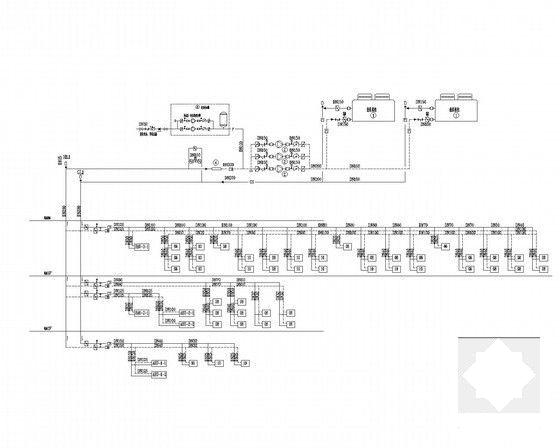

空调水系统原理图

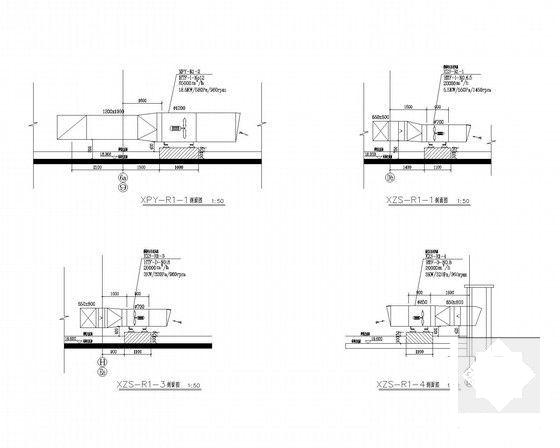

通风剖面图

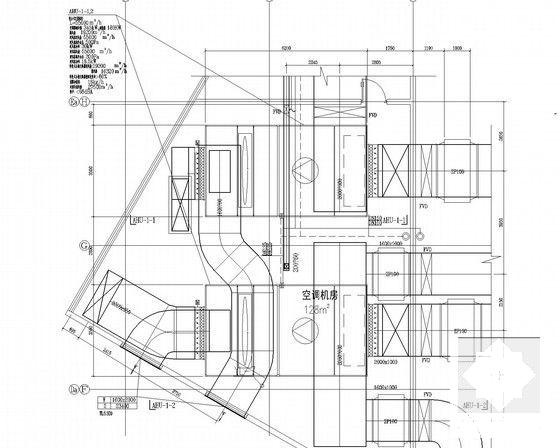

空调机房大样图
......

附件详情

一、项目概要：
项目位于湖南省，为一办公塔楼建筑，地上8层......
二、冷热源：
1.低区空调冷热源选用2台螺杆式风冷热泵机组，单台机组名义制冷量为648kW，制热量为752KW。
2.高区空调冷热源选用多联式空调机组......
三、空调系统：
1.一、二层展览等均采用全空气低速风管空调系统。
2.塔座三层办公均采用风机盘管+新风系统。
3.塔楼一至三层均采用多联式室内机组+新风机组。新风系统采用冷凝排风热回收型新风机组。
4.空调水系统采用机械循环两管制闭式系统。冷源侧采用定流量系统，负荷侧采用变流量系统。
5.空调水系统采用立管、水平管异程式......
四、通风排烟系统：
1.空调季及过渡季排风量均为新风量的85％。
2.发射机房设事故排风系统，排风量按不小于5次/h换气次数计算。
3.展厅按照建筑面积不超过500m2划分防烟分区。展厅设置机械排烟系统......

图纸共28张。
