一份15层研发办公大楼净化空调通风防排烟消防系统设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：22752.18平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：空调,通风,洁净,防排烟
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：江西

附件详情

• 设计施工说明
• 地下通风平面图
• 空调通风平面图
• 空调水管平面图
• 主要设备表
• 加压送风竖向图
• ...

附件详情

一、项目概要：
地下一层、地上十五层，总建筑面积22752.18m...
二、空调系统：
1.空调系统均采用变制冷剂流量空调系统。按区域设置冷凝排风热回收全新风空调机。
2.空调室内机采用低静音风管式、四向嵌顶式或紧凑型单向嵌顶式三种形式...
三、净化系统：
1.低静音风管式室内机配置复合式空气净化器（包括静电除尘段、光触媒净化段、UV净化段、负离子发生段）。
2.冷凝排风热回收全新风空调机新风入口处安装电子除尘净化器...
四、通风系统：
1.地下水泵房设置机械排风系统，与地下走道排烟共用一套系统。
2.柴油发电机房及储油间设置机械通风系统，平时排风换气次数按6次/小时计采用壁式换气扇排至竖井。
3.公共卫生间、餐具洗消间、电梯机房等房间设置机械排风系统，公共卫生间按换气次数10次/小时计...

图纸共23张。

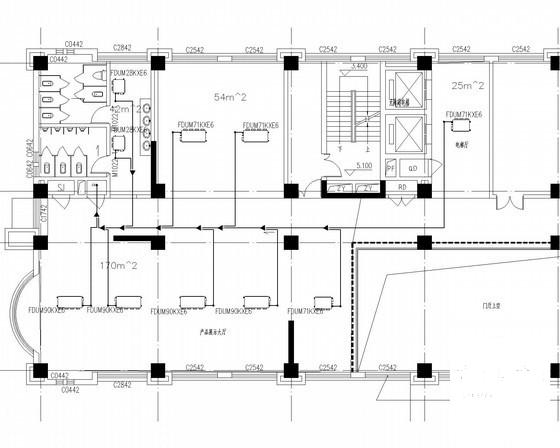

三层空调水管平面图

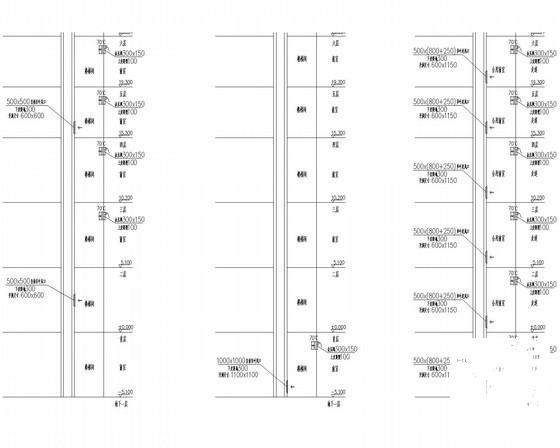

加压送风竖向图

空调水管平面图

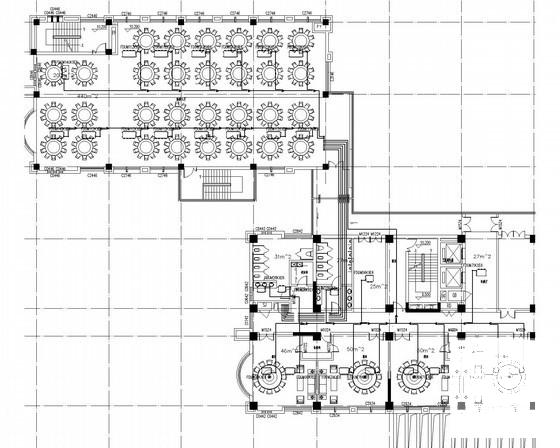

第 1 张图

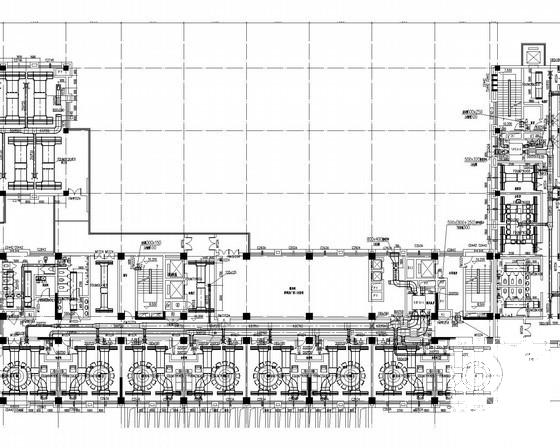

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
