高层办公楼中央空调通风设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:19289.97平方米
  • 建筑地上层数:15层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 水系统:双管制,闭式
  • 项目所在地:湖南

附件详情

  • 空调水管平面图

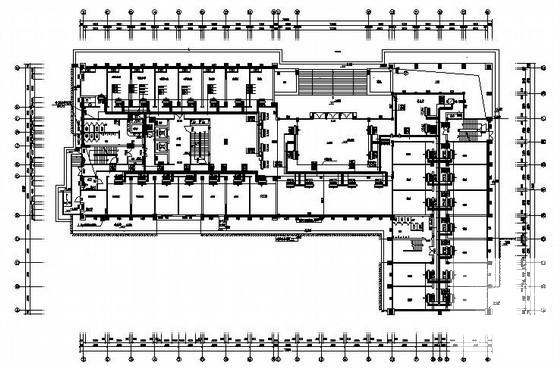

  • 空调通风平面图
  • 空调大样图
  • 通风平面图
  • 空调供回水垂直主干管系统图
  • 模块式风冷热泵机组 平面布置图

附件详情

该项目为办公建筑。该工程总建筑面积为19289.97m2。地下1层,地上15层;建筑总高度:60.65m。设计使用合理年限为:50年;抗震设防烈度为:6度。
设计范围包括:本大楼中央空调末端部分设计;大楼通风设计;消防排烟系统设计。

,图纸共27张。

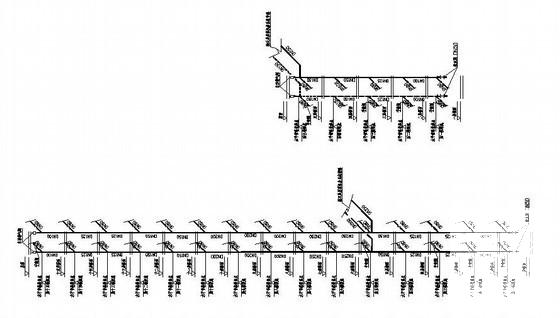

空调供回水垂直主干管系统图

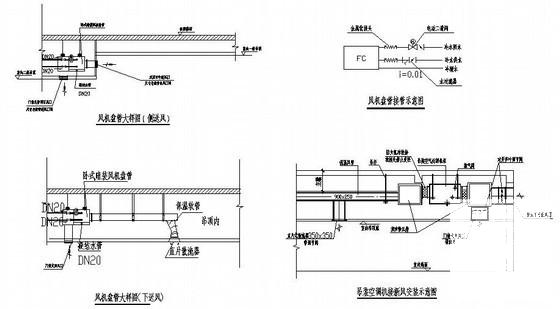

大样图

设计施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼中央空调设计 - 1
    办公楼中央空调设计 - 1
  • 办公楼中央空调设计 - 2
    办公楼中央空调设计 - 2
  • 办公楼中央空调设计 - 3
    办公楼中央空调设计 - 3
  • 办公楼中央空调设计 - 4
    办公楼中央空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
