16097平米21层欧式办公楼中央空调CAD施工图纸
- 设计详细说明：有
- 建筑类别：办公
- 建筑高度类型：高层建筑
- 建筑设计面积：16097平方米
- 建筑地上层数：21层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计内容：空调,其它
- 冷热源：蓄冷（热）系统
- 空调系统：空气-水系统
- 送风方式：散流器送风
附件详情
该项目为某欧式办公楼中央空调工程，该建筑共21层，建筑总面积为16097m2,总高度为73.5m，是一座集样品测试、展览与办公为一体的综合性办公大楼。夏季空调计算冷负荷为1351KW，冬季热负荷为946KW。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

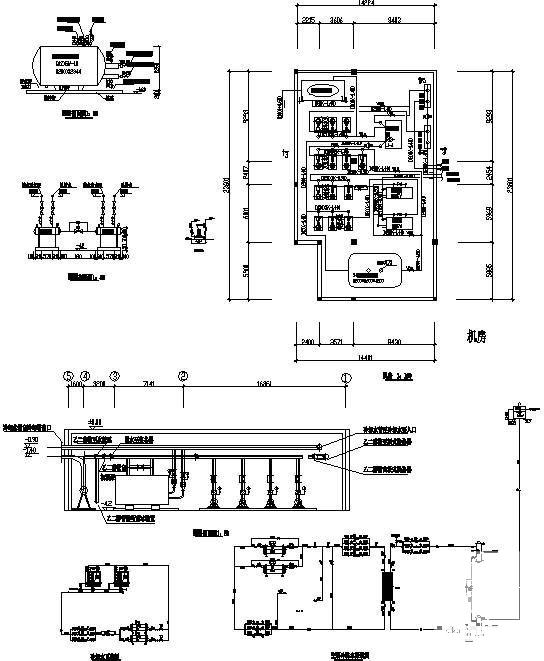

中央空调施工图纸 - 1 -

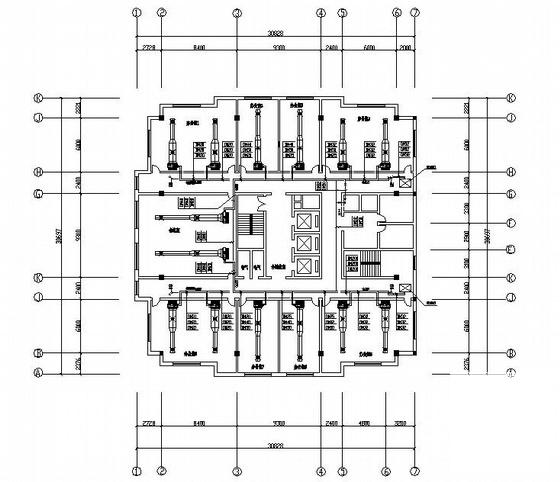

中央空调施工图纸 - 2 -

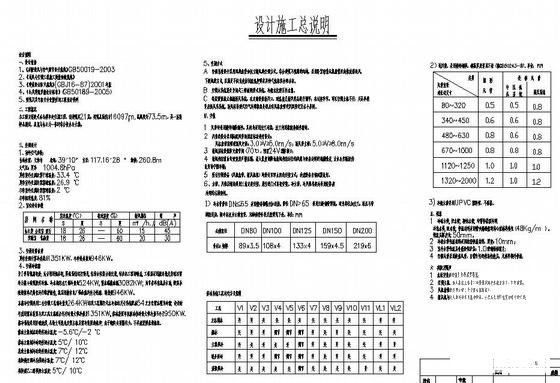

中央空调施工图纸 - 3 -

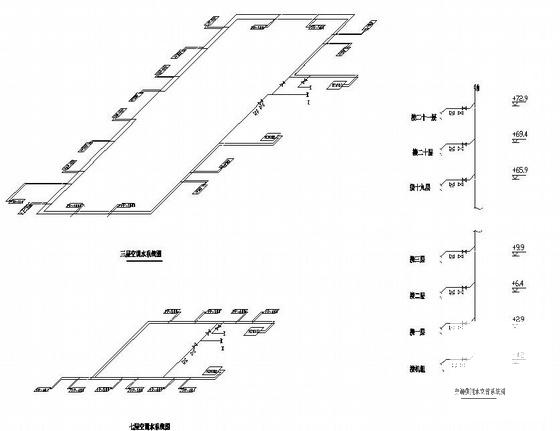

中央空调施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：1.36 MB
- 收藏次数：0
-
文件名称：
附件-995858799805890767868.rar
