4层办公楼中央空调系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1232平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 水系统:单式泵,变流量,双管制,同程式,闭式
  • 送风方式:散流器送风
  • 项目所在地:四川

附件详情

  • 空调设计施工说明
  • 空调管路连接图
  • 空调室外机连接图
  • 水系统工艺流程图
  • ......

附件详情

一、项目概要:
该项目为中央空调工程,总空调面积1232平方米左右......
二、冷热源:
制冷主机选用志高风冷热泵模块机组3台
风冷模块机模式设计,风冷模块式涡旋压缩机机组
三、空调系统:
本楼空调水系统为一次泵负荷侧变流量两管制闭式循环系统。水系统立管及冷水主机为同层式......
四、冷却水系统:
冷却水系统作为空调冷水系统冷源的水冷式制冷剂散热。
设计回水温度为37度,供水温度为32度。
冷却水系统部分为变流量的开式水系统,部分为变流量的闭式水系统......

图纸共5张

风机盘管连接图

空调管路连接图

水系统工艺流程图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

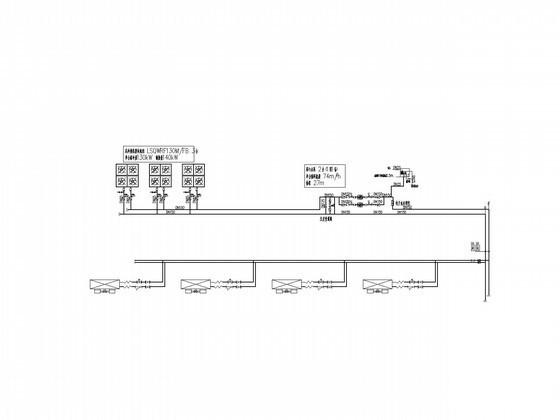

  • 办公楼中央空调设计 - 1
    办公楼中央空调设计 - 1

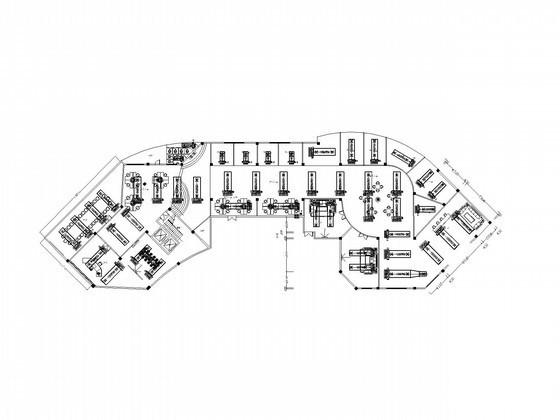

  • 办公楼中央空调设计 - 2
    办公楼中央空调设计 - 2

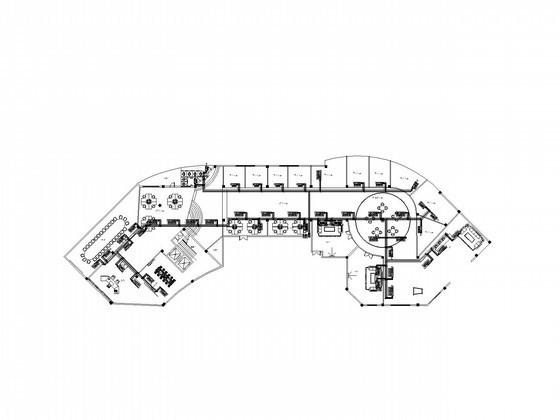

  • 办公楼中央空调设计 - 3
    办公楼中央空调设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
