5层科技服务办公楼空调及通风系统设计施工CAD大样图

附件详情

一、项目概要：
项目位于安徽省，为一科技服务综合楼建筑，地下1层，地上5层，总建筑面积13560 m2，建筑高度为23.95m...
二、冷热源：
选用变制冷剂流量多联分体式空调机组...
三、空调系统：
1.方案设计室、客房、休息厅等采用多联机空调系统。
2.新风系统按楼层合理就近设置。
3.放映室、传达室等采用分体立柜式或壁挂式空调，便于独立控制...
四、通风排烟系统：
1.水泵房、变配电所设置机械通风系统。进风通过竖井从室外取风，排风也通过竖井出地面排放。
2.卫生间设置机械排风系统，排风经竖井出屋面或通过外百叶排放。
3.洗衣房设置独立的机械排风系统，排风通过外百叶排放。
4.会议室、学术报告厅等设置机械排风系统，维持系统压力平衡。排风通过外百叶排放。
5.地下车库通风采用自然通风方式，由建筑专业设置通风窗井...

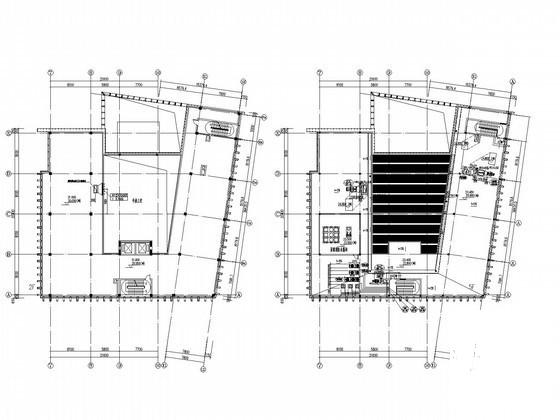

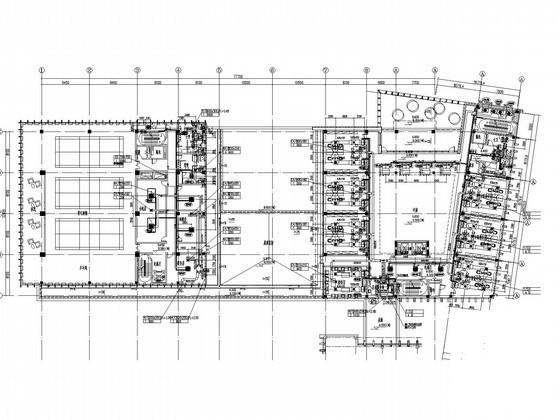

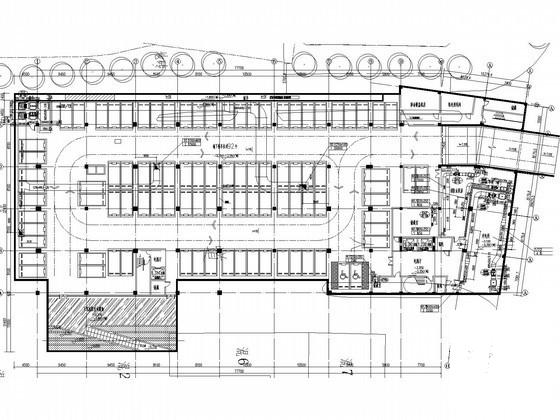

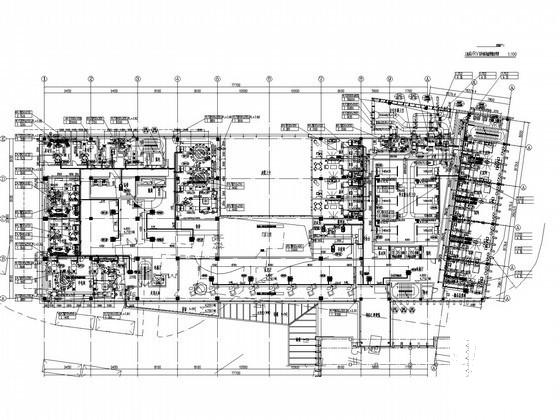

图纸共9张。
