高层住宅建筑采暖通风系统设计施工CAD大样图

附件详情

一、项目概要：

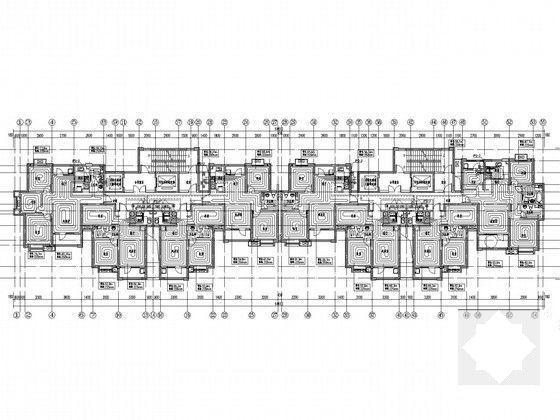

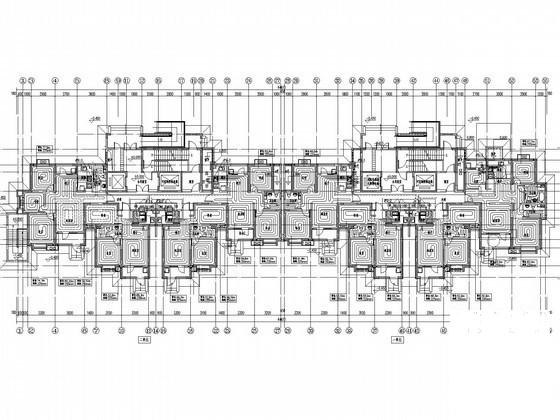

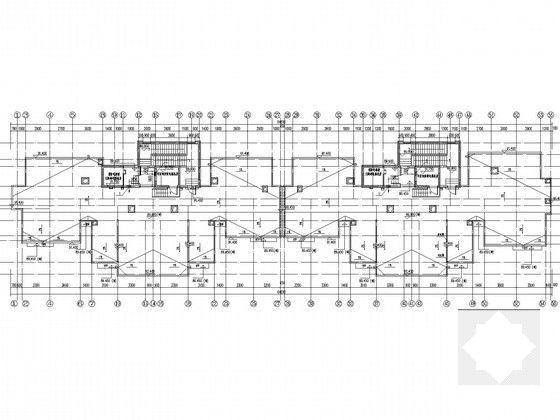

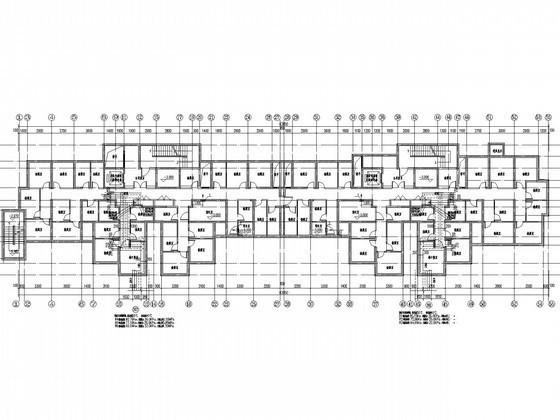

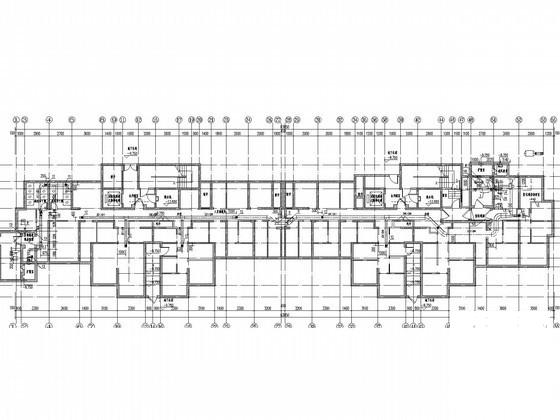

该项目位于河北省，是一个高层住宅建筑，地上31层，地下3层，建筑面积21870.1平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，人防工程说明，战时通风平面图，采暖干管及通风平面图，采暖平面图，屋顶层采暖通风平面图，采暖系统透视图，单元管井大样图等...

二、采暖系统：

该项目冬季设集中采暖，其中一～十一层为低区，十二~二十一为中区，二十二 ～三十一层为高区。
1.热源：该项目采暖热媒为50/40°C热水，由小区换热站提供，补水定压在换热站内解决。
2.采暖热负荷和阻力损失:本楼热负荷为:513.99Kw，热指标：39.11w/m.
3.本建筑采暖形式为 分户计量 ，低温热水地板辐射采暖系统，分集水器明设。
4.采暖单元热力入户管径为DN80，总热量表采用PHRLB超声波热量表，口径为DN50，流量：15m/h...
