大型连锁卖场暖通空调系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:77500平方米
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 冷热源:电动压缩式冷水机组,蓄冷(热)系统
  • 空调系统:全空气系统
  • 水系统:单式泵,双管制
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:云南

附件详情

  • 设计施工说明
  • 空调风管平面图
  • 空调水管平面图
  • 制冷机房大样图
  • 制冷机房 平面布置图
  • 制冷机房基础图
  • 防排烟通风平面图
  • 分、集水器安装大样图
  • ......

附件详情

一、项目概要:
该项目有超市、商业、餐饮和电影院等业态,总建筑面积77500平米,其中超市8000平米,总高度18.55米;商业空调面积:48682平米......
二、冷热源:
1.水冷式制冷机组
2.水蓄冷系统......
三、空调系统:
1.冷冻水系统为两管制一次泵变流量系统。
2.冷冻水供回水温度为6°C/12°C,冷却水进出水温度为32°C/37°C。
3.大空间区域采用低速全空气系统,气流组织为上送上回。
4.小房间均采用风机盘管加新风系统......
四、通风排烟系统:
1.各层公共卫生间换气次数为 15次/时,排风经竖井排至室外。
2.餐饮商业厨房均设置排油烟系统、全面排风系统(或兼事故排风系统)及排油烟补风系统。
3.制冷机房设有平时排风兼事故通风系统......

图纸共30张。

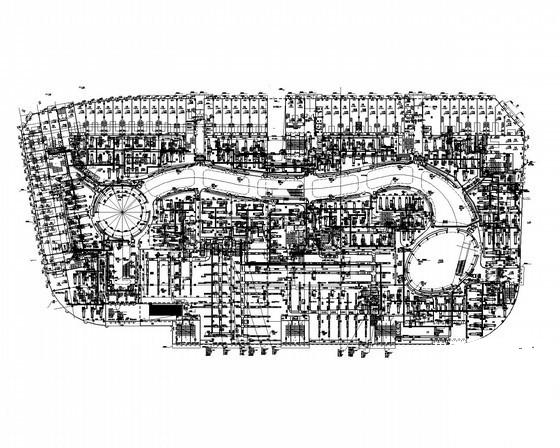

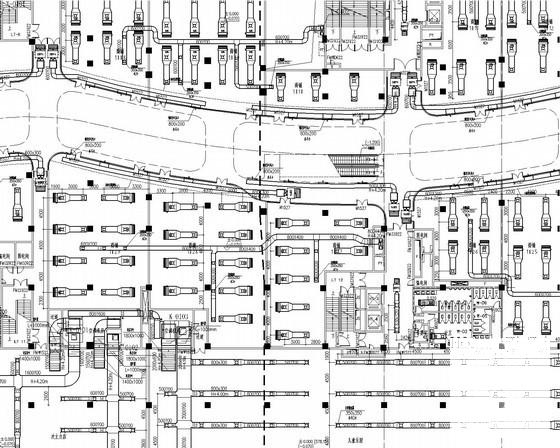

空调风管平面图

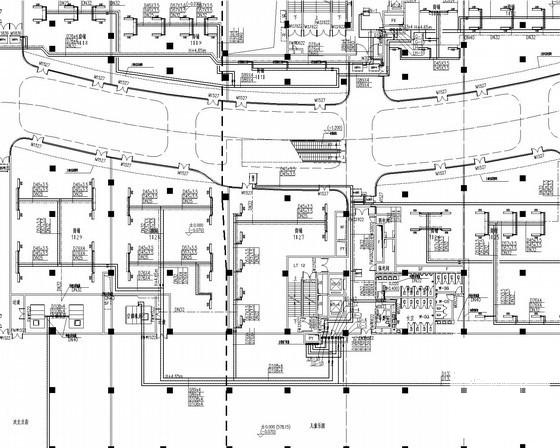

空调水管平面图

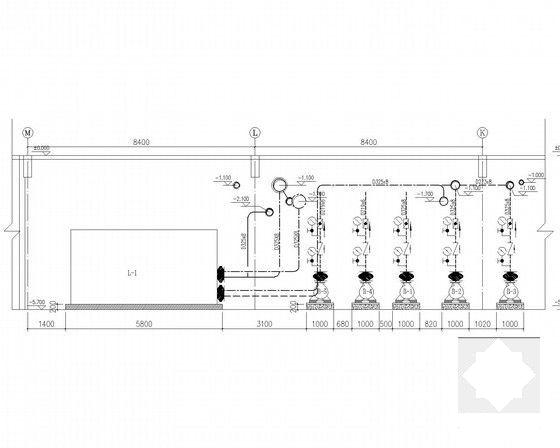

商业制冷机房大样图

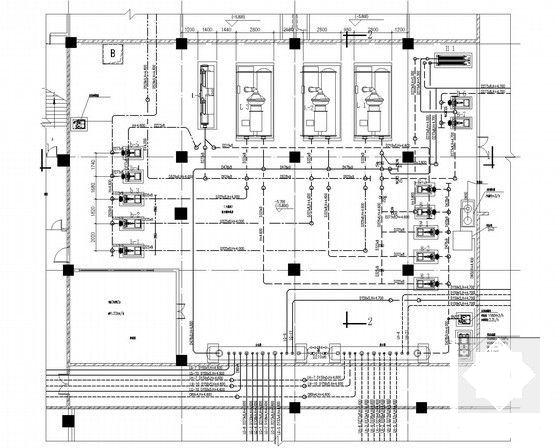

制冷机房平面布置图

防排烟通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 暖通空调系统设计 - 1
    暖通空调系统设计 - 1
  • 暖通空调系统设计 - 2
    暖通空调系统设计 - 2
  • 暖通空调系统设计 - 3
    暖通空调系统设计 - 3
  • 暖通空调系统设计 - 4
    暖通空调系统设计 - 4
  • 暖通空调系统设计 - 5
    暖通空调系统设计 - 5
  • 暖通空调系统设计 - 6
    暖通空调系统设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
