超高层办公楼暖通全套系统设计CAD施工图纸（VAV系统高压微雾加湿）(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：超高层建筑
• 建筑面积：57531平方米
• 地上层数：34层
• 图纸设计深度：施工图
• 参考图纸：40张
• 设计年代：近代
• 设计内容：空调,通风,采暖,防排烟,冷热源
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：全空气系统,制冷剂系统
• 全空气系统：定风量
• 水系统：单式泵,定流量,变流量,双管制,同程式,闭式
• 送风方式：散流器送风
• 项目地址：辽宁

附件详情

• 暖通空调设计说明
• 图例
• 设备表
• 排烟系统原理图
• 加压送风系统原理图
• 空调通风系统原理图
• 空调水系统原理图
• 采暖系统原理图
• 地热盘管布置图
• B1夹层通风空调平面图
• 通风空调及防排烟平面图
• 空调及采暖水平面图
• 采暖系统图
• 空调水系统图
• 高压微雾加湿器系统示意图
• ...

附件详情

一、项目概要：
项目为办公楼，地上34层，建筑面积57531m2，建筑高度161.90m。B区地下建筑面积36080m2...
二、冷热源：
冷源采用电制冷冷水机组，机组为离心机组 螺杆机组。采用环保冷媒。冷冻水温度为6/12℃，冷却水温度为32/37℃...
三、空调系统：
1.空调冷冻水系统在竖向分成高低2个分区。1～14层为低区，15～34层为高区。
2.空调水系统采用两管制、一次泵变流量系统。系统均为闭式循环系统，冷却水系统为定流量系统。
3.办公塔楼部分采用VAV ，采用单风道末端。
4.大厅采用定风量全空气系统；大会议厅、前厅采用定风量空调系统...
四、采暖系统：
1.办公塔楼部分竖向干管为同程式。
2.办公楼标准层沿窗边设置地板嵌入式散热器辅助供暖。
3.办公楼为散热器系统供暖，大堂为地板辐射供暖...
五、通风系统：
1.公建卫生间排风采用垂直布置。卫生间按换气系数10次排气。
2.厨房排油烟风量暂按照厨房高度3m,50次/H换气设计。
3.地下车库设计机械排风系统和补风系统，排风换气次数为6～4次／h...
六、防排烟系统：
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.各避难层避难间均设正压送风系统，机械加压送风量按避难层净面积每平方米不小于30m3/h计算...

编制于2014年 图纸共40张。

地热盘管布置图

采暖系统图

高压微雾加湿器一拖四系统示意图

空调水系统图

空调通风系统原理图

空调及采暖水平面图

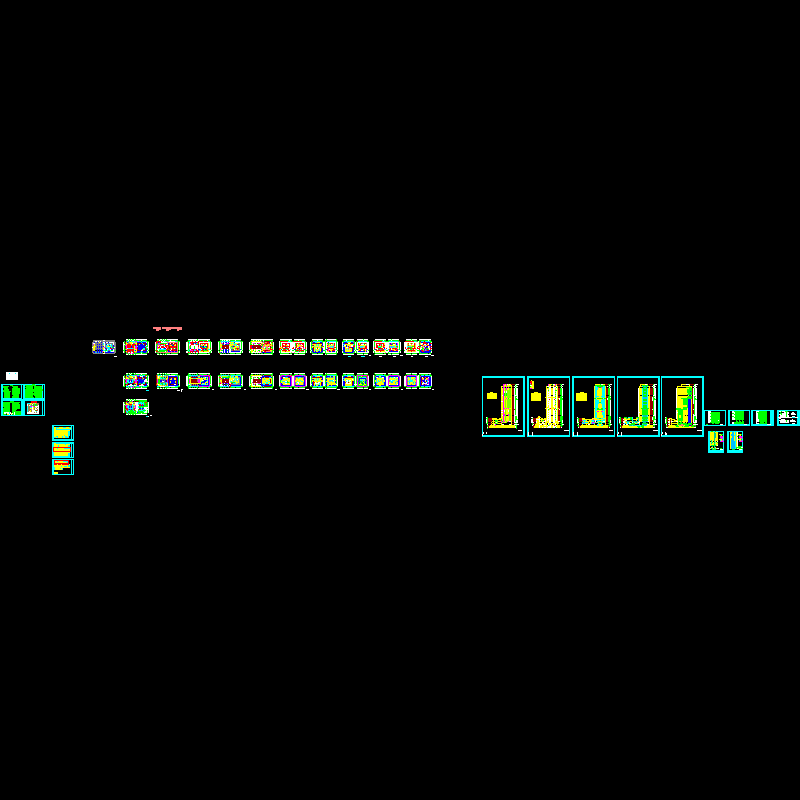

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
