一份17层住宅楼给排水CAD施工图纸（压力排水）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：17层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱,气压水罐
• 供水方式：市政供水,无负压供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水,压力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

• 给排水设计施工通用说明
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四-十五层给排水平面图、十六层给排水平面图
• 十七层给排水平面图、屋顶层给排水平面图
• 一层自喷平面图
• 二层自喷平面图
• 标准层自喷平面图
• 给水管道系统图、污废水管道系统展开图
• 自动喷淋管道展开图、压力排水管道展开图
• 雨水及阳台雨水管道系统展开图
• 消火栓管道系统图
• 厨卫大样图

附件详情

该项目位于安徽，是一栋安置住宅楼，建筑层数为地面17层，建筑高度为：51.3米；设计范围为：给水系统、排水系统、消火栓系统、自动喷淋系统；
，共计13页张图纸；

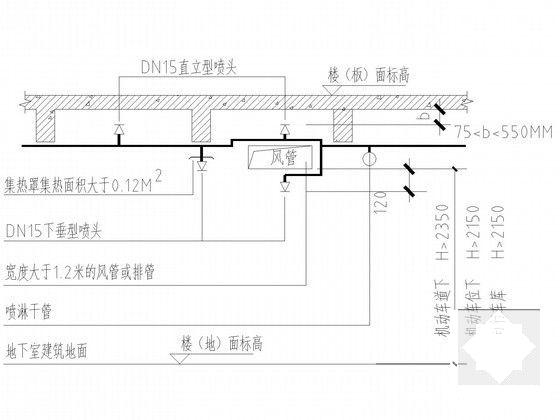

风管及次梁下喷头布檬疽馔?jpg

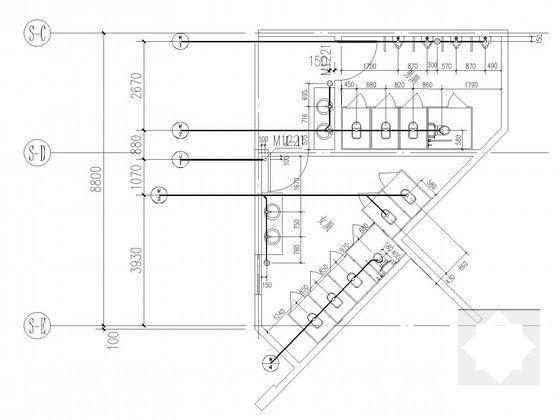

第 1 张图

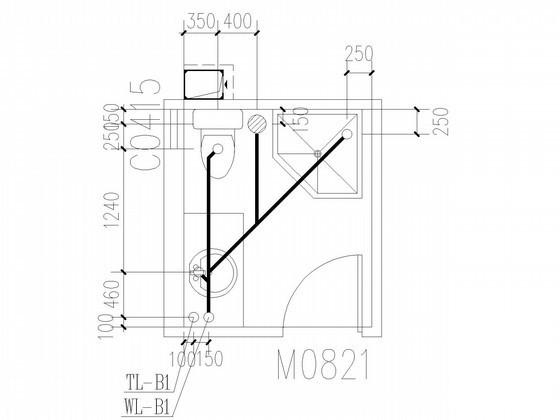

第 2 张图

第 3 张图

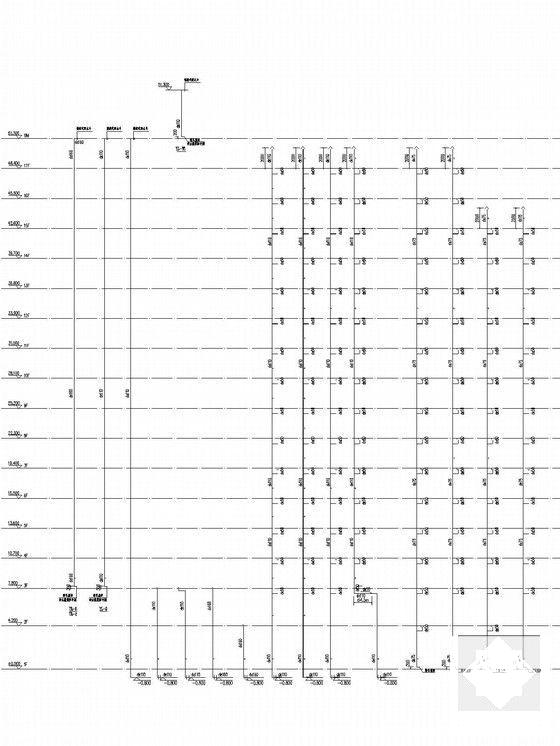

第 4 张图

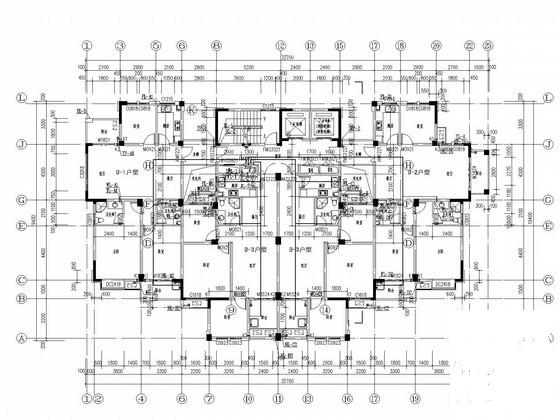

第 5 张图

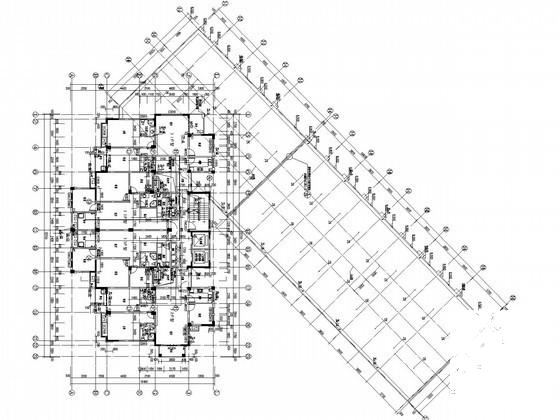

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
