一份18层商务大厦给排水CAD图纸(计算说明书)

fengzhong · 发表于 2020-2-22 00:55:27

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：商业
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑地上层数：18层
图纸设计深度：方案(初设图)
参考图纸：23张
生活供水设计：生活给水系统
排水设计：污水系统,废水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：30
大样节点：水箱,卫生间
项目所在地：陕西

附件详情

.设计总说明、设备表、图例
2.给水系统透视图
3.热水、回水系统透视图
4.排水系统透视图（一）
5.排水系统透视图（二）
6.消火栓给水系统透视图
7.雨水排水系统透视图
8.自喷给水系统透视图
9.公共卫生间给水排水大样图
10.客房卫生间给排水大样图
11.地下室给水排水平面图、自喷给水平面图
12.一层自喷给水平面图

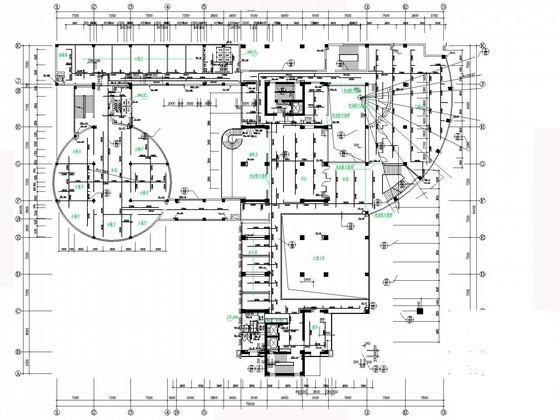

13.一层给水排水平面图
14.二层给水排水平面图
15.三层给水排水平面图
16.四层给水排水平面图
17.五层给水排水平面图
18.设备层给水排水平面图，生活、消防水箱放大图
19.6F~11F个水排水平面图，水泵、加热间平面放大图
20.12F~17F给水排水平面图，20F水箱间平面图
21.18F给水排水平面图，17F~18F自喷给水平面图
22.屋面雨水排水平面图

附件详情

项目概要：该项目位于陕西，大厦18层，高76.40米。为集商务、餐饮、娱乐的综合楼。一层至五层高20.4米，大厦所在地的市政资用水头为26米，将地下一层至五层定为给水低区，由市政给水管网直接给水；高区为6至18层,高53米，为客房、办公楼，由地下室的生活给水水泵和屋顶的生活水箱联合供水，采用下行上给式供水,高区的六层到十二层加可调式减压阀减压,阀后压力0.20MPa；
设计范围：给水系统、热水系统、回水系统、消防给水系统、自喷给水系统；
共计22张图纸；

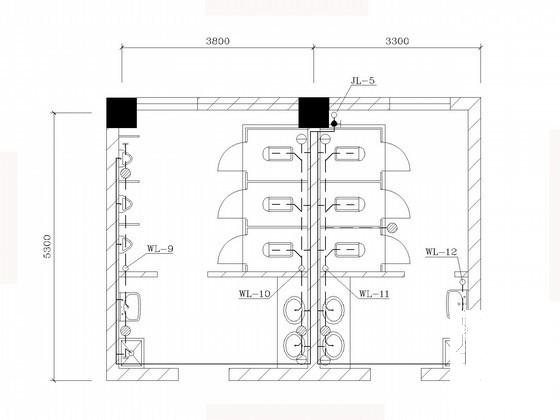

卫生间给排水大样

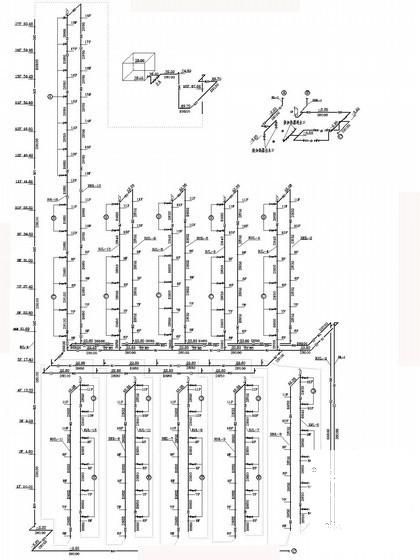

热水、回水系统透视图

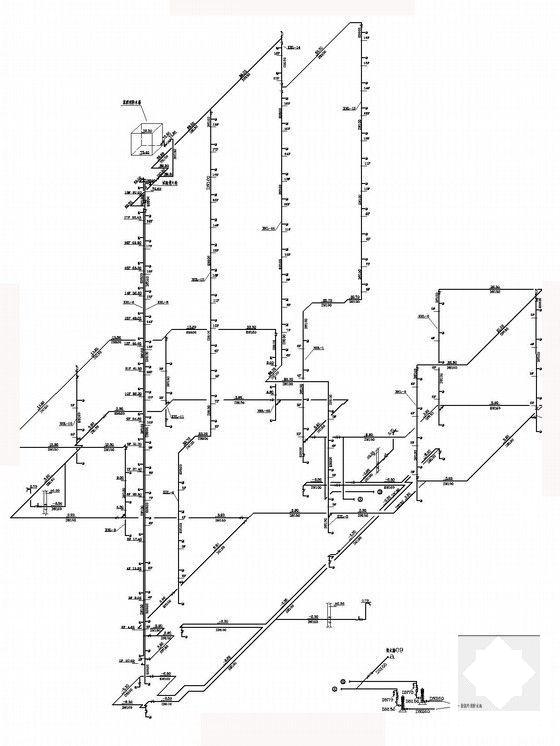

消火栓给水系统透视图

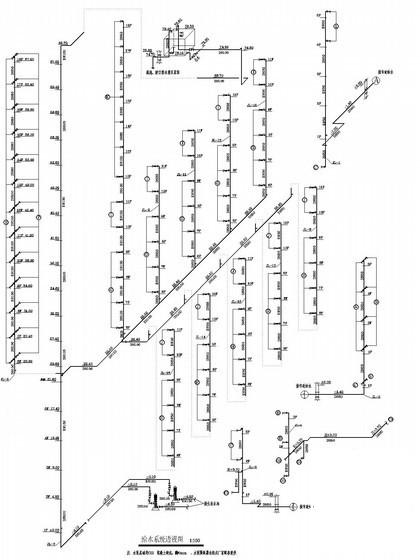

给水系统透视图
