一份20层商用写字楼综合大厦优秀给排水设计CAD图纸（90余页设计说明书）

yyuu8899 · 发表于 2020-2-16 15:21:27

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅, 办公, 商业, 宾馆, 娱乐, 餐饮, 体育
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：32000平方米
建筑地上层数：20层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：车库, 设备用房, 其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统, 废水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 气体灭火系统, 湿式灭火系统, 灭火器配置系统
供水设备：高位水箱, 水泵站, 气压水罐, 水池
供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
供水分区：三区
排水体制：污废分流, 雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：游泳池, 按摩池, 气体消防
大样节点：水箱, 水泵, 泵房, 卫生间, 集水坑, 阀门管件, 设备房布置
热水供应方式：集中热水供应, 全日供应热水
项目所在地：江苏

附件详情

设计说明书
地下二层平面图
地上一层平面图
地上层平面图

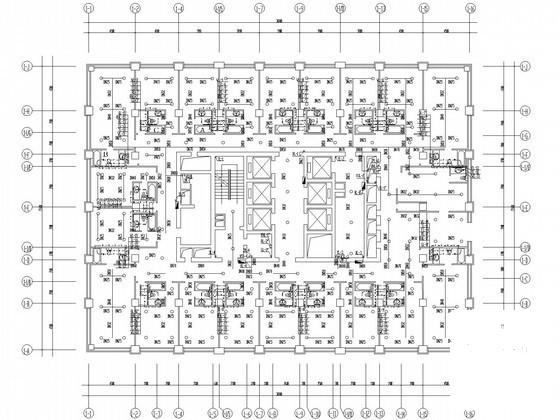

标准层平面图
屋面层平面图
给水轴测图
排水轴测图
自动喷淋轴测图
热水轴测图
消火栓轴测图
雨水轴测图

附件详情

本综合楼位于江苏省南京市，建筑面积约3.2万m2。地上部分20层，地下为2层。地上部分总高度66.9m，地下部分的深度为9.0 m，建筑设计结构形式为框架体系。一层到六层为裙房结构，每层面积约1750m2。地下二层东侧为车库，西侧为设备机房（主要包括水泵房、消防水池间、污水间、强弱电井、新风竖井、回风竖井等），地下一层为机电间（主要包括柴油发电机室、高低压室、变电室、控制室、空调机房、加压风机室等），首层到地上四层裙房部分为商场和空调机房，首层主楼部分有一个35×8.5的大门厅，以及总服务室等等，二层主楼有洗衣间、广播室、接待室等等，三层主楼为健身房、宾馆新店、桑拿浴室、更衣室、淋浴间等，四层主楼部分为娱乐室、职工宿舍等等。地上五层裙房部分为食品库、主副食加工间和制作间，主楼部分为餐厅。地上六层裙房部分为多功能厅，主楼部分为咖啡室、酒吧间、办公室等等。地上七层到二十层是标准客房，每层面积约1000m2，每层二十套客房。
，共17张图纸，90余页设计说明及计算书。

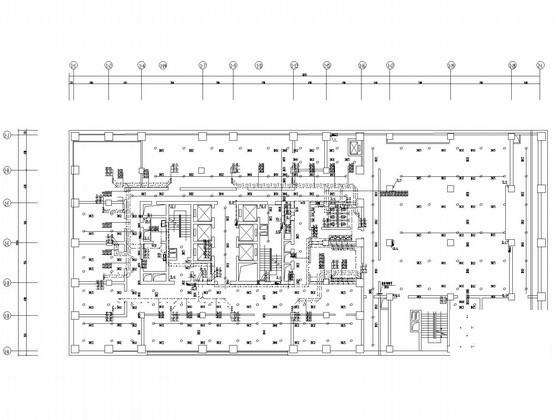

地上一层平面图

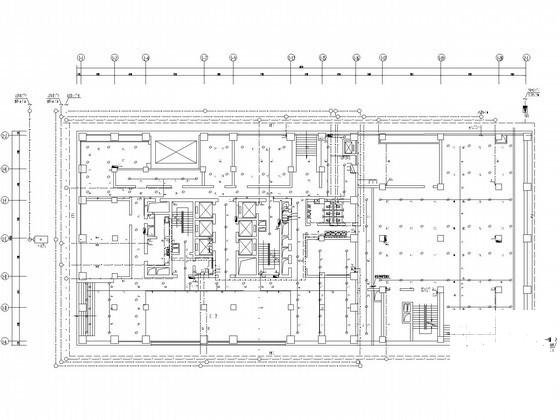

地上六层平面图

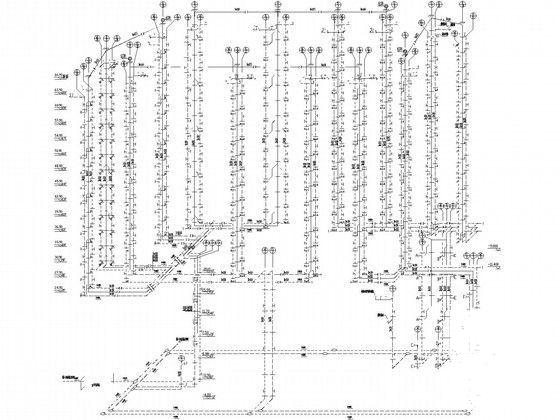

排水轴测图

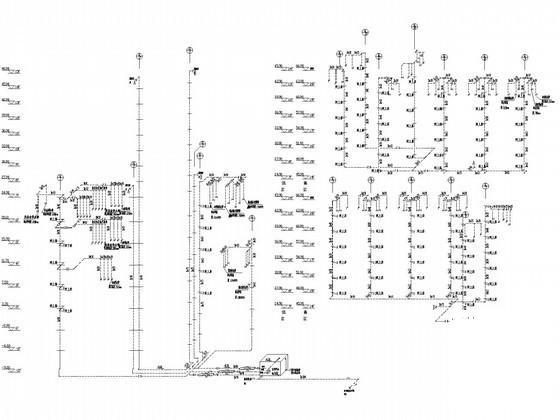

给水轴测图
