[CAD]地铁线工程大型站点给排水初步设计图纸（设计说明书）

tyuxxjjgg · 发表于 2020-2-16 11:33:21

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：交通建筑
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11761平方米
图纸设计深度：方案(初设图)
参考图纸：24张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,水池
供水方式：市政供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
项目所在地：四川

附件详情

资料目录
给排水图例

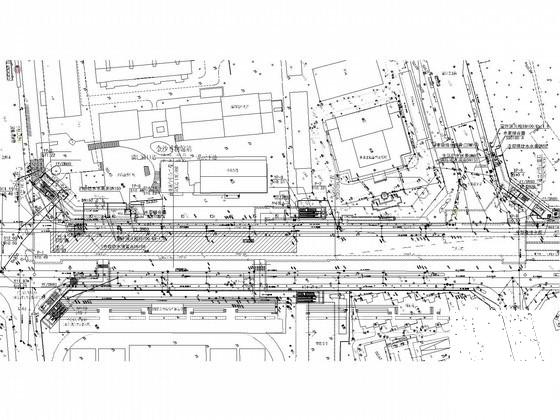

室外给排水及消防总平面图

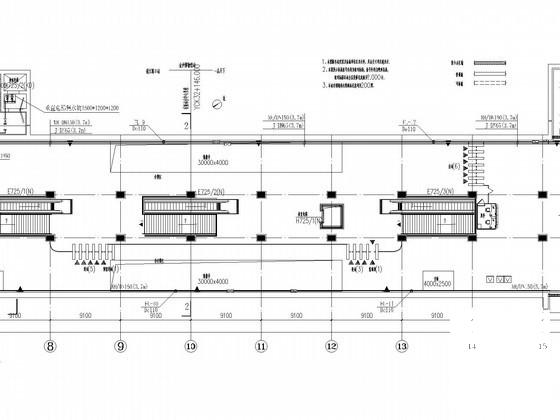

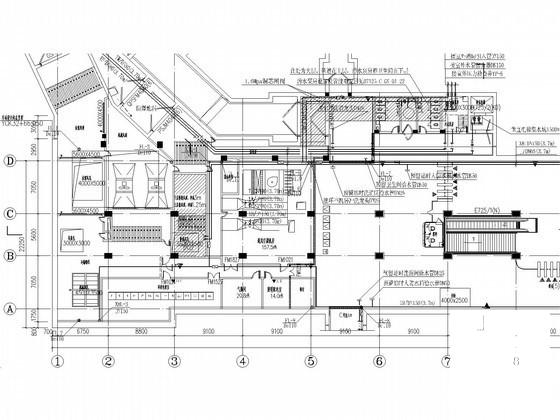

站厅层给排水及消防平面图

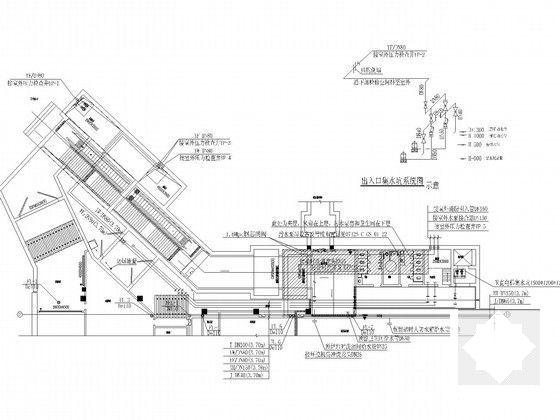

A号出入口给排水及消防平面及系统图
C号出入口给排水及消防平面及系统图

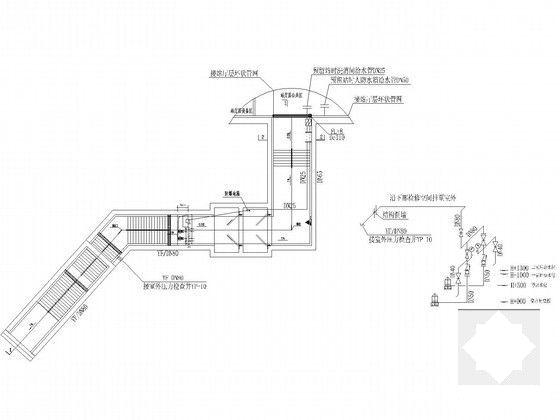

D号出入口给排水及消防平面及系统图
给排水及消防2-2剖面图

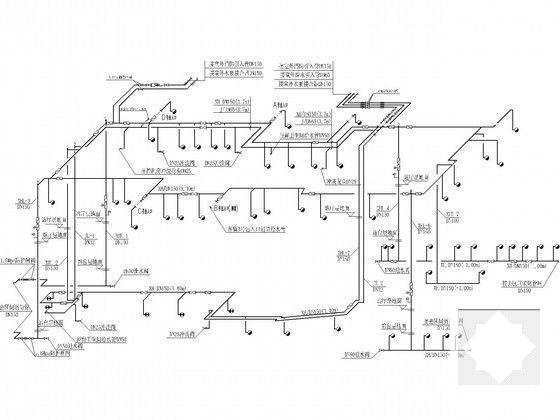

生产生活及消防给水系统图
车站废水泵房给排水设备布置图
公共卫生间污水泵房设备布置图
工作人员卫生间污水泵房设备布置图
区间消防给水平面示意图

附件详情

该项目位于四川，为地铁线工程大型站点，车站为地下2层岛式站台车站，有效站台中心里程为YCK32+146.000，车站起终点里程为YCK32+66.050~ YCK32+346.800，车站全长280.75m米，标准段宽度21.1米，岛式站台宽为12米，车站主体建筑面积为11761m2。车站共设4个出入口，其中1个为预留通道；车站两端设有2组共6个风亭。车站站厅层17轴处设有工作人员卫生间，站厅层6轴处设有公共卫生间，并分别设置污水泵房；车站站台层34-35轴处设有一座车站废水泵房。
设计范围：设计范围包括车站及车站两侧相邻半个区间（YCK32+021.50～CK32+122.250、YCK32+632.250～YCK33+165.20区间）的给水系统、排水系统、消火栓系统、灭火器配置等设计以及与其它相关专业的接口配合。
，共24张图。

室外给排水及消防总平面图

站厅层给排水及消防平面图

生产生活及消防给水系统图

C号出入口给排水及消防平面及系统图

D号出入口给排水及消防平面及系统图

公共卫生间污水泵房排水平面图
