3层大型餐饮广场给排水CAD图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑地上层数：3层
• 出图日期：2009
• 建筑设计面积：4200平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

大型餐饮给排水全套设计图 部分说明：该项目为餐饮用房，建筑设计面积：4200平方米，建筑高度：12.0m，用水量标准: 60升/人.次。给水系统: 生活给水由市政管网直接供给，由室外原有给水管道接入。雨、污水分流，雨水收集后排入院内雨水管道，污水排入院内污水管道……

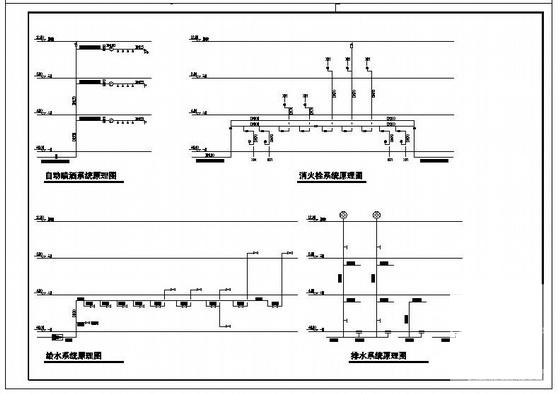

第 1 张图

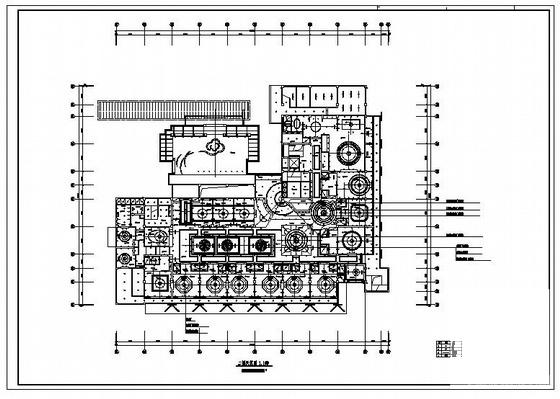

第 2 张图

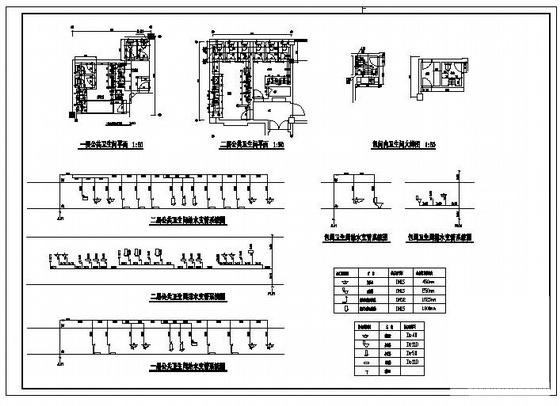

第 3 张图

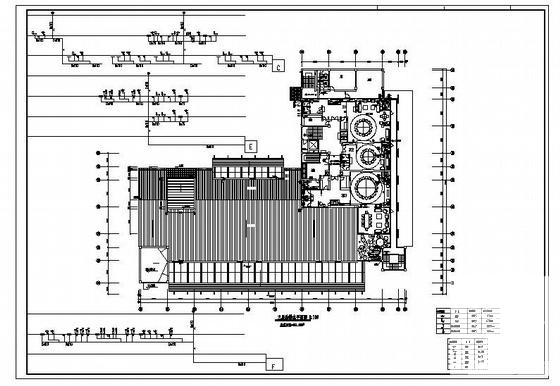

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
