一份上万平地下3层岛式站台车站给排水CAD图纸（设计说明书）

bb5566 · 发表于 2020-2-22 00:55:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：交通建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14222平方米
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,高位水箱供水
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：50年
消火栓用水量室外(L/S)：10
消火栓用水量室内(L/S)：20
项目所在地：四川

附件详情

资料目录
图例

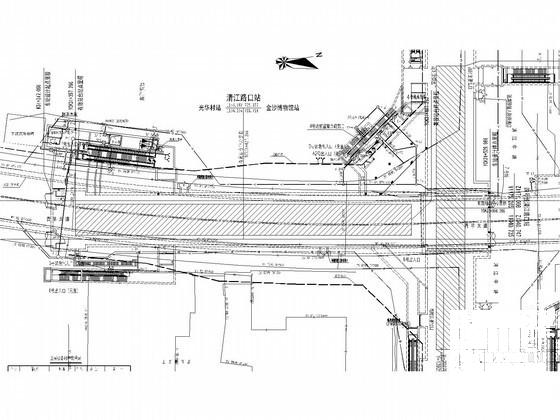

车站室外给排水及水消防总平面图
站厅层给排水及消防平面图
设备层给排水及消防平面图
站台层给排水及消防平面图
站台板下给排水及消防平面图
车站典型断面给排水布置图
消火栓给水系统图
生产、生活给水系统图
车站废水泵房给排水布置图
污水泵房给排水布置图
3号紧急出入口给排水及消防布置图
B号出入口给排水及消防布置图
3号风亭、2号紧急出入口及A2号出入口给排水及消防布置图
4号风亭及F号出入口给排水及消防布置图
区间隧道给排水及消防平面图
区间隧道消防给水断面图

附件详情

该项目位于四川，地铁线工程。车站为地下三层岛式站台车站，有效站台中心里程为YCK31+427.262，车站起终点里程为YCK31+347.062~YCK31+529.962，车站全长182.9 米，标准段宽度22.3米，岛式站台宽为12.8米，总建筑面积14222m2。车站共设5个出入口，其中1个为预留出入口；车站两端设有2组共6个风亭。车站站厅层3~5轴处设有工作人员卫生间及公共卫生间，设置一个污水泵房；在站台层23~24轴设置一座废水泵房，不设消防泵房。
，共29张图。

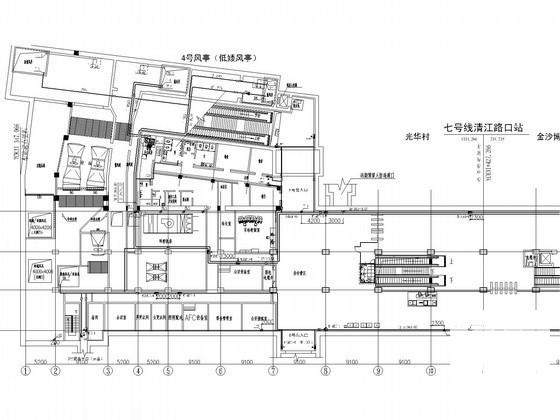

站厅层平面图

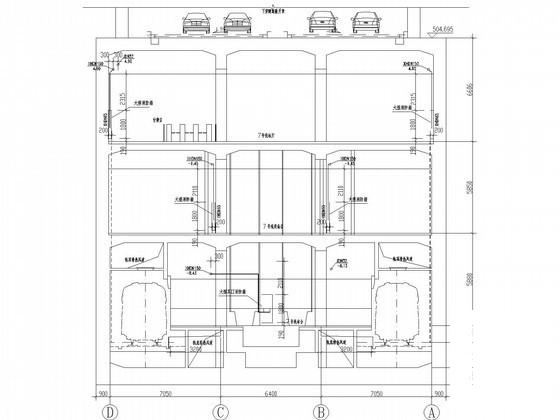

车站典型断面给排水布置图

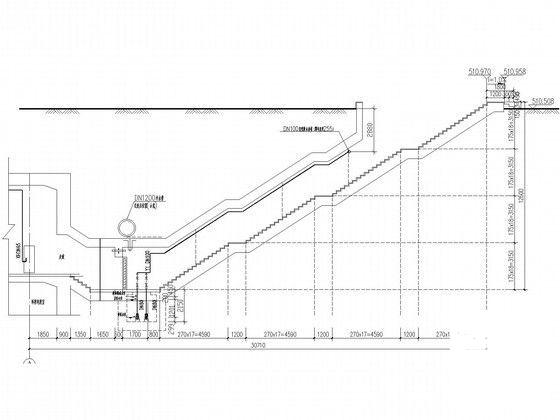

3号紧急出入口给排水及消防布置图

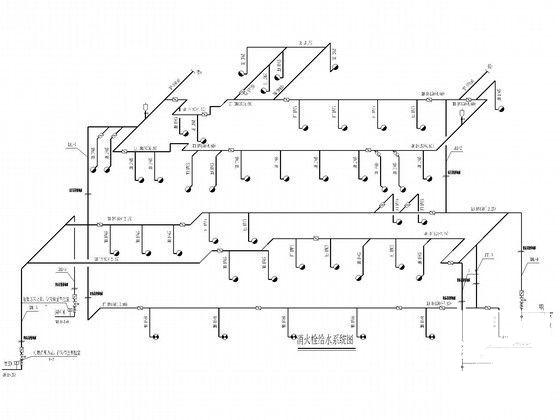

消火栓给水系统图

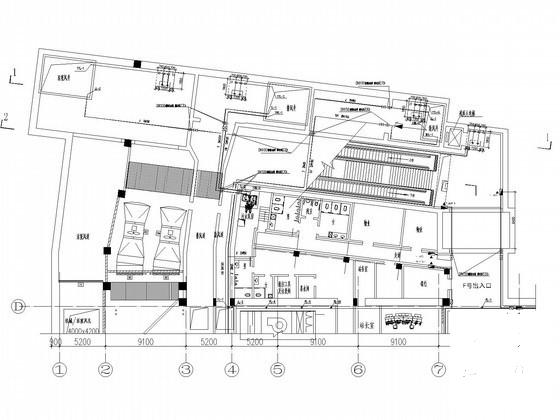

4号风亭及F号出入口平面图
