一份6.4万平公18层租房给排水CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：64000平方米
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：77张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵
• 项目所在地：安徽

附件详情

• 给排水设计说明
• 窗式太阳能原理图
• 排水，雨水，空调排水系统图
• 给水，消防给水系统图
• 消火栓泵加压给水系统
• 地下室生活泵房加压平面图
• 地下室消防泵房加压平面图
• 地下室给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三至十八层给排水平面图
• 屋顶层给排水平面图

附件详情

该项目位于安徽，总建筑面积:6.4万平米，共有建筑1#-8#，建筑最高层数为18层，其中地下1层,地上18层;建筑高度:50.7米；该项目建筑设计结构形式: 剪力墙结构; 建筑使用功能: 住宅; 建筑使用年限: 50年; 抗震设防类别: 丙类；建筑分类:二类高层; 防火设计:建筑耐火等级为地上二级,地下一级
设计范围：有生活给水系统、生活污水系统、喷淋系统、消火栓系统
，共计77张图纸；

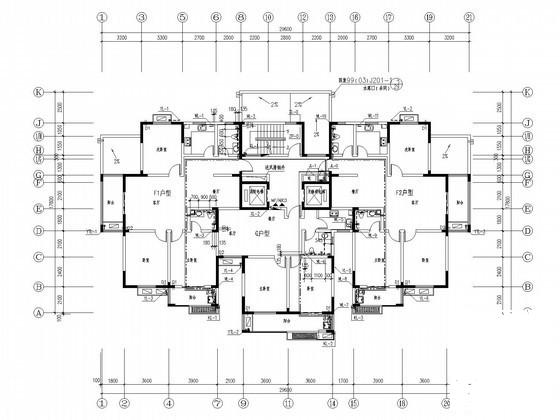

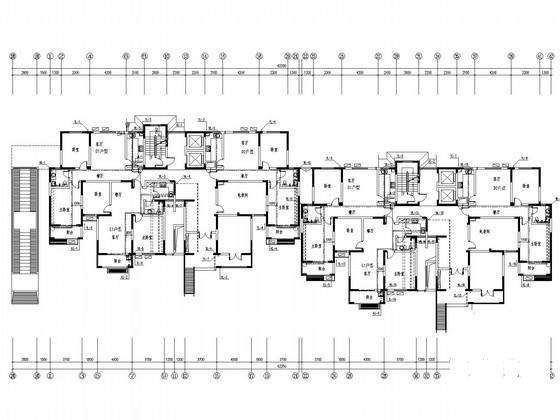

一层给排水平面图

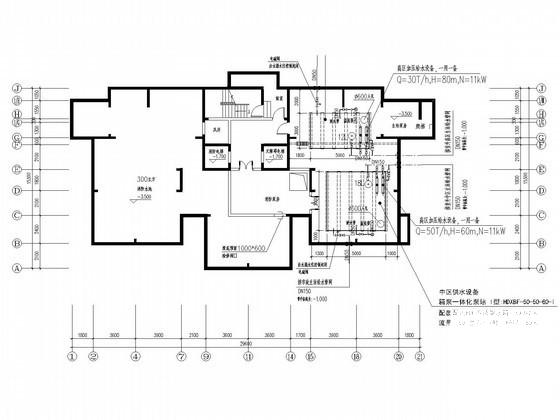

地下室生活泵房加压平面图

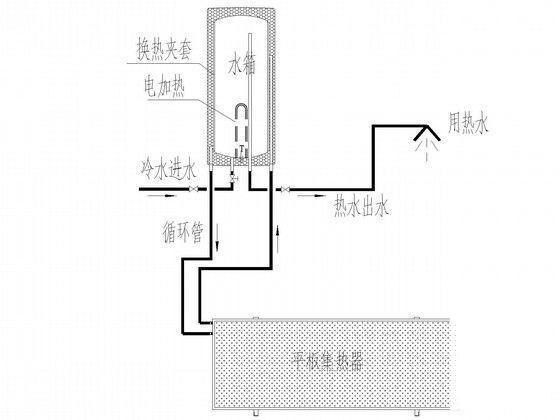

太阳能运行系统原理图

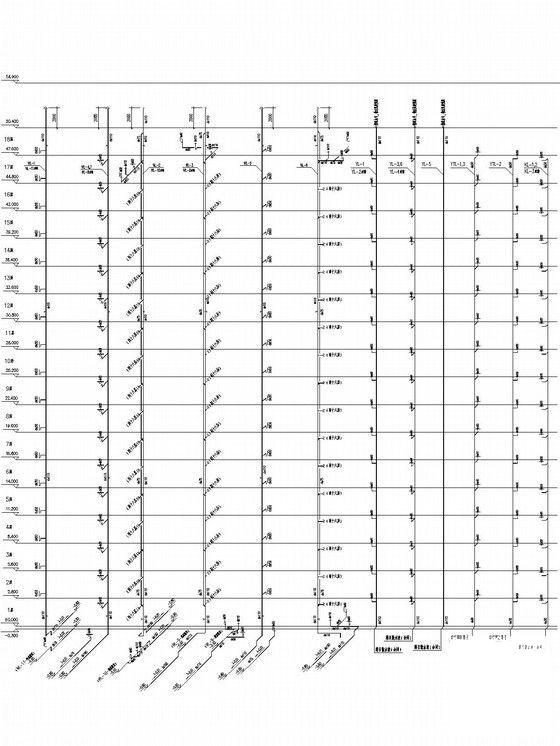

排水，雨水，空调排水系统图

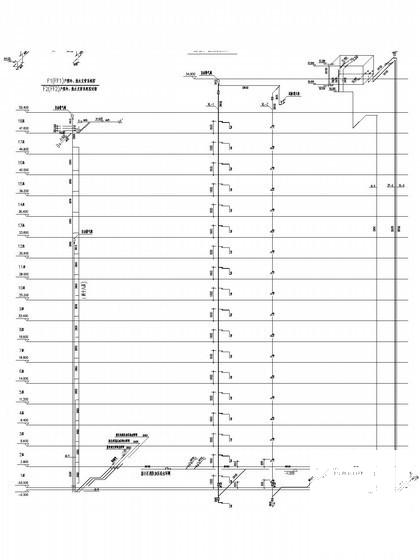

给水，消防给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
