一份小型5层出租房建筑CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑设计面积：7805平方米
• 建筑高度：20.55米
• 建筑层数：5
• 设计效果图：无

附件详情

该资料为某五层出租房 建筑施工 图
工程建筑面积约为：7805平方米、建筑设计结构形式为：结构、层数为： 5层、高度为： 20.55米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图等，共13张图纸
设计功能包括：出租房等。

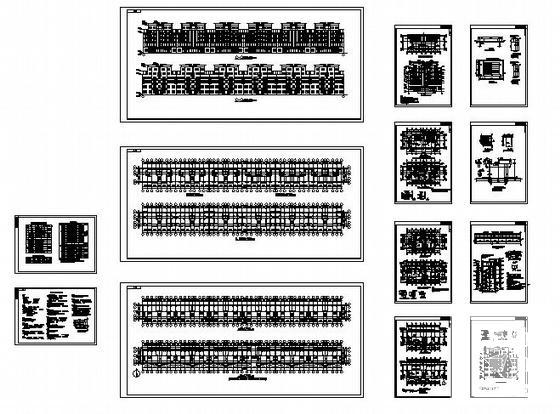

第 1 张图

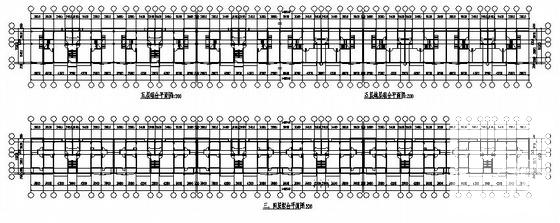

第 2 张图

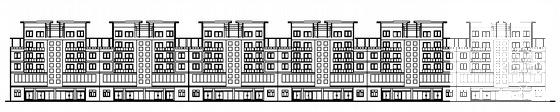

第 3 张图

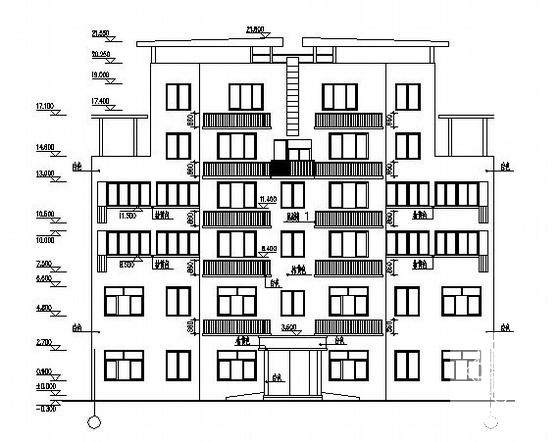

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
