[CAD]3层大型地铁工程岛式站台车站给排水初步设计图纸（说明书）

jxyy7788 · 发表于 2020-2-16 15:21:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：交通建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：13621平方米
建筑地下层数：3层
图纸设计深度：方案(初设图)
参考图纸：25张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：循环冷却水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：10
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：四川

附件详情

地铁线工程初步设计说明书
资料目录
给排水图例
室外给排水及消防总平面图
站厅层给排水及消防平面图
设备层给排水及消防平面图
站台层给排水及消防平面图
车站典型剖面给排水及消防布置图
生产生活及消防给水系统图
E出入口给排水及消防布置图
F出入口给排水及消防布置图
G出入口给排水及消防布置图
废水泵房给排水布置图
员工卫生间污水泵房给排水布置图
公共生间污水泵房给排水布置图
中间风井排水布置图
区间消防给水平面示意图
区间废水泵房平、剖面示意图

附件详情

该项目位于四川，为地铁线一期工程。车站为地下3层岛式站台车站，有效站台中心里程为YCK33+710.000，车站起终点里程为YCK33+608.410~ YCK33+789.900，车站全长181.76米，标准段宽度21.4米，岛式站台宽为12.5米，总建筑面积13621m2。车站共设3个出入口；车站中间设有1组共3个风亭。车站设备层20轴处设有工作人员卫生间，E号出入口设有公共卫生间，并分别设置污水泵房；车站站台层21至22轴处设有1座废水泵房，无消防泵房。
设计范围：设计范围包括车站及车站两侧相邻半个区间（YCK33+165.20～YCK33+608.410、YCK33+789.900～YCK34+397.20区间）的给水系统、排水系统、消火栓系统、灭火器配置等设计以及与其它相关专业的接口配合。
，共25张图。

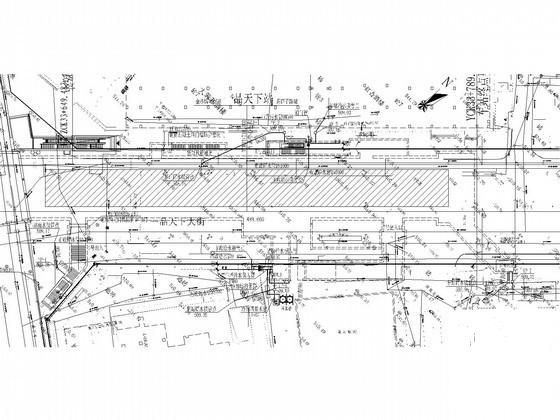

室外给排水及消防总平面图

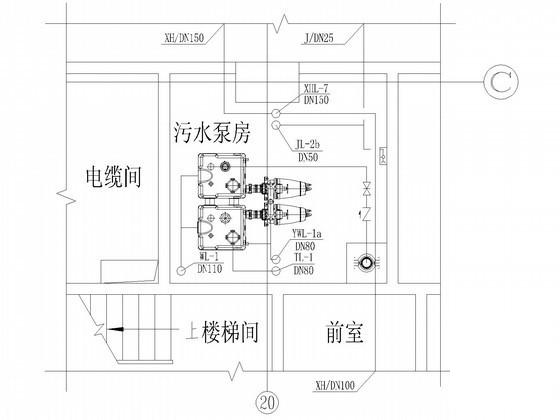

员工卫生间污水泵房给排水平面布置图

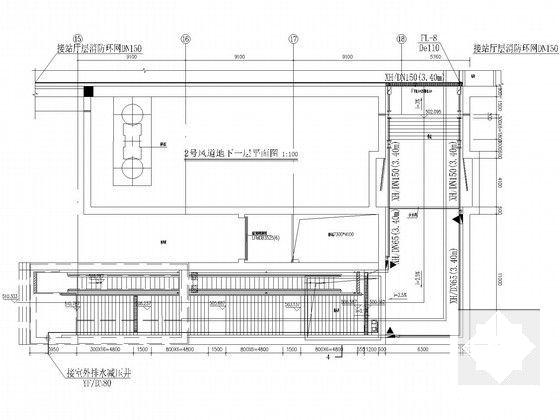

F号出入口给排水及消防平面图

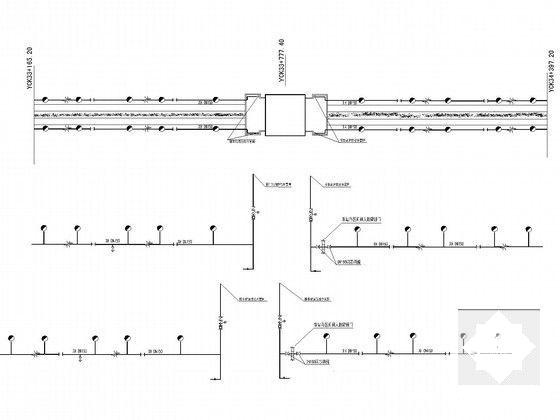

区间消防给水系统示意图

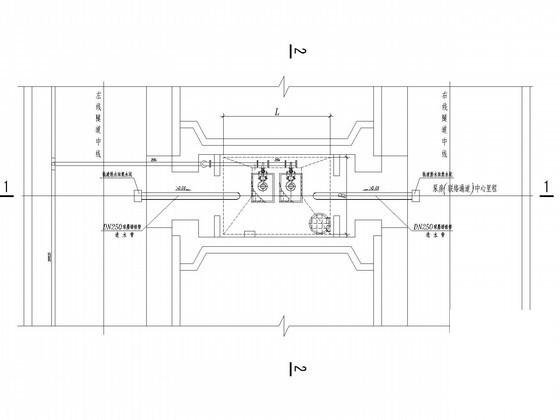

联络通道及排水泵站平面图
