[CAD]20层综合楼酒店式建筑给排水图纸（设计说明书）(卫生间大样图)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公, 商业, 宾馆, 酒店, 餐饮
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：设备用房, 其它
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统, 废水系统
• 消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 水池
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：三区
• 排水体制：污废分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱, 泵房, 卫生间, 集水坑
• 热水供应方式：集中热水供应
• 项目所在地：山东

附件详情

• 设计说明
• 地下室给水排水 平面布置图
• 首层给水排水平面布置图
• 二层给水排水平面布置图
• 三层给水排水平面布置图
• 四层给水排水平面布置图
• 五层至十二层给水排水平面布置图
• 十三层给水排水平面布置图
• 十四层至十七层给水排水平面布置图
• 十八至十九层给水排水平面布置图
• 二十层给水排水平面布置图
• 四层、十三层自喷系统平面布置图
• 低区给水系统图、生活水池系统图
• 中区、高区给水系统图
• 排水系统图
• 中区热水系统图
• 高区热水系统图
• 消火栓给水系统图
• 卫生间大样图

附件详情

该资料为山东一幢20层的综合楼，建筑总高度为73.8m。地上20层，地下1层。该项目为综合楼工程，地下一层为设备层，层高4.25m；地上部分二十层，其中一至三层为底商，层高为4.2m；四至十七层为宾馆客房，层高3.6m；十八至二十层为公寓式办公室，层高为3.6m；顶层为机房层，层高4.0m。该资料包括：给水系统、排水系统、热水系统、消火栓给水系统、自动喷水灭火系统。
，共21张图纸，30页设计说明书。

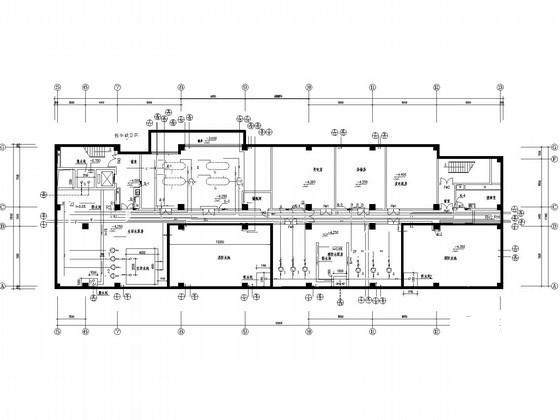

地下室给排水平面布置图

首层给排水平面布置图

三层给排水平面布置图

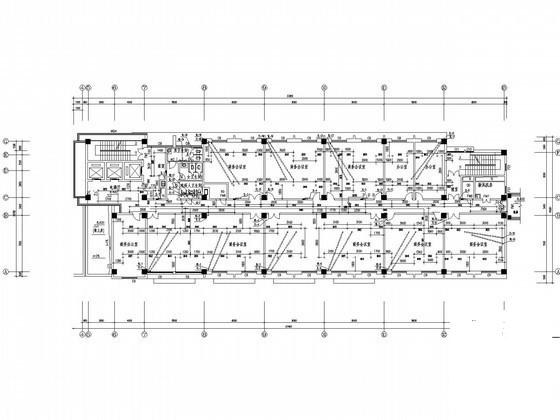

第 1 张图

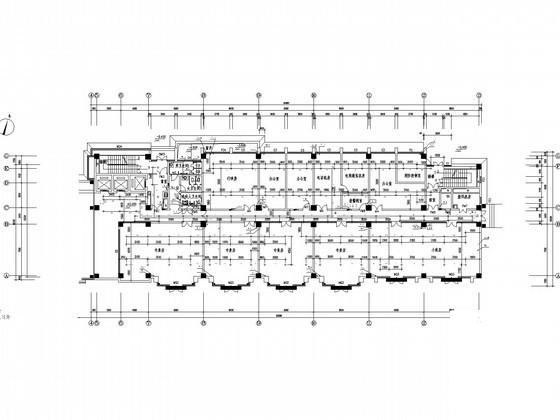

第 2 张图

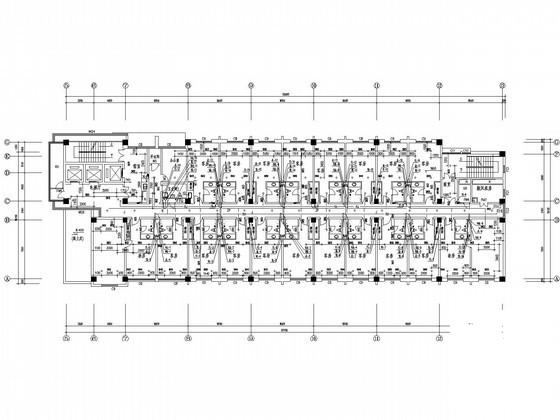

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
