一份5层综合楼酒店建筑给排水CAD图纸(茶座餐厅娱乐)

[复制链接]

0

主题

0

帖子

1807

积分

超级版主

Rank: 8Rank: 8

积分
1807
发表于 2020-2-22 00:54:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业,宾馆,酒店,娱乐,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水,消防排水
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应

附件详情

  • 资料目录
  • 给排水设计总说明
  • 负一层给排水平面图
  • 泵房大样图
  • 给排水平面图
  • 阁楼层给排水平面图
  • 冷热水系统图

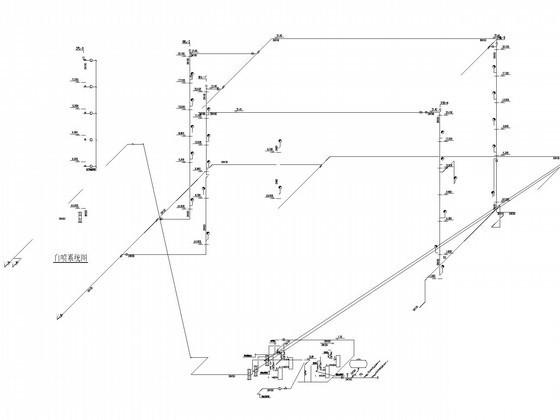

  • 消火栓系统图
  • 自喷系统图
  • 排水系统图
  • 卫生间大样

附件详情

该项目位于南方,本栋建筑为综合楼,属于二类建筑,共5层,建筑总高度为21.00m.半地下室设置有泵房及娱乐室, 1~2层为茶座、餐厅,娱乐用房等,3~5层为客房。本建筑设有集中空调系统。
,共14张图。

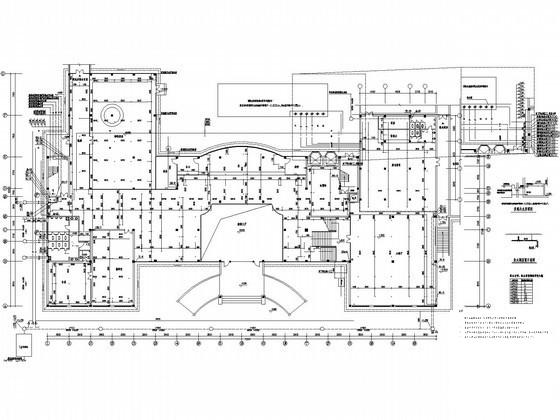

二层给排水平面图

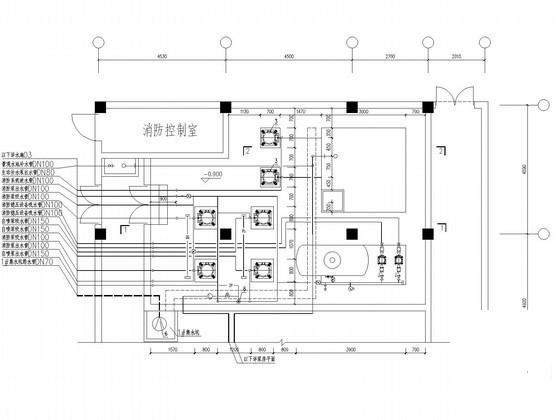

泵房大样图

消火栓系统图

酒店综合楼给排水 - 1
第 1 张图

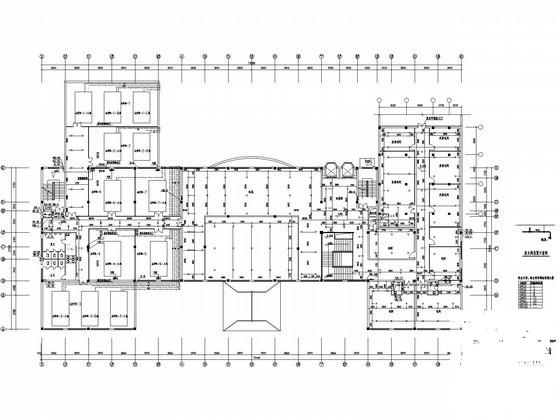

酒店综合楼给排水 - 2
第 2 张图
酒店综合楼给排水 - 3
第 3 张图
酒店综合楼给排水 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 00:54:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0s1fdsedc2eccs1f.rar

1.39 MB

下载  售价: 100 积分    赚积分
