一份保险公司8层综合楼给排水设计CAD施工图纸(卫生间大样图)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给排水,热水,直饮水,消火栓
• 设置场所火灾危险等级：中危险级Ⅱ级

附件详情

某公司综合楼，八层、二类建筑、建筑面积29300平米，框架结构，耐火等级为二级。该资料包含：1.设计说明。2.一至四层给排水平面图.3.五至八层给排水平面图及卫生间大样图。4.屋顶给排水平面图及屋顶水池大样图。5.给排水管网系统图。6.消火栓给水系统图。7
.排水管网轴测图。8.给水管网系统图及热水供应系统图。

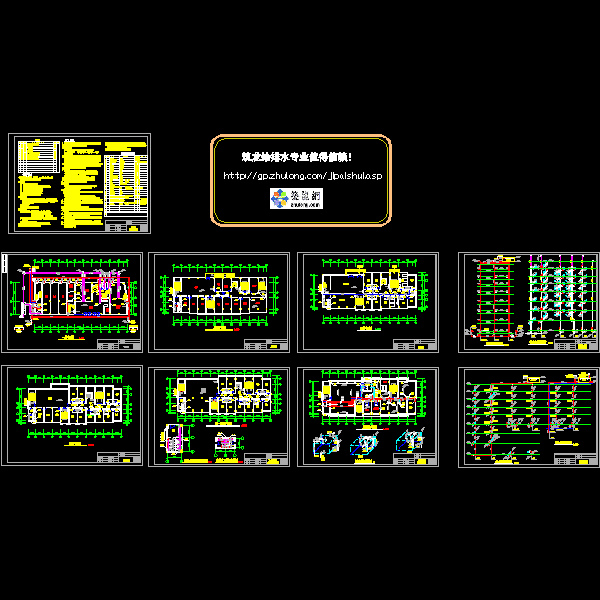

第 1 张图
