[CAD]19层酒店综合楼给排水图纸(附120余页设计说明)(卫生间大样图)

[复制链接]

0

主题

0

帖子

1067

积分

超级版主

Rank: 8Rank: 8

积分
1067
发表于 2020-2-16 15:21:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑地上层数:19层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 地下室用途:车库, 设备用房, 其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统, 废水系统, 雨水系统, 机房排水, 消防排水
  • 消防设计:室外消火栓系统, 室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
  • 供水设备:高位水箱, 水泵站, 气压水罐, 稳压泵, 水池
  • 供水方式:市政供水, 变频供水, 分区供水, 高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流, 雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级, 中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱, 水泵, 泵房, 卫生间, 阀门管件, 设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:山西

附件详情

  • 资料目录
  • 设计说明、图例、材料表
  • 地下室二层泵房、给排水、消防平面图
  • 地下一层给排水、消防平面图
  • 给排水、消防平面图
  • 屋面示意图及水箱间平面
  • 水箱间屋顶、雨水斗布置示意图
  • 屋顶消防水箱大样图、系统图
  • 生活给水泵房系统图
  • 给水原理图
  • 热水原理图
  • 喷淋、消火栓原理图(手绘)
  • 排水、雨水原理图
  • 地下室二层浴室大样图
  • 18、19层公共卫生间大样图
  • 地下一层卫生间大样图
  • 一层、二层公共卫生间大样图
  • 三、四层公共卫生间大样图
  • 五至十五层卫生间大样图
  • 120余页设计说明书

附件详情

该项目位于山西,为19层酒店综合楼,地下二层,地上19层。本酒店为一类建筑,火灾危险等级为中危I级。消火栓系统不分区,管材采用普通碳素无缝钢管。自动喷水灭火系统设两个区,管材采用热镀锌钢管。该项目污、废水系统采用合流制,室内±0.000以上污废水重力自流排入室外污水管,地下室污废水采用潜污泵提升至室外污水管,排水立管采用伸顶通气方式和专用通气立管通气方式;排水管采用柔性排水铸铁管。屋面雨水采用重力流雨水斗,侧面外排引向室外周围地面散排。雨水管采用铸铁管。
设计范围:主要包括生活给水系统、热水供应系统、消火栓系统、自动喷淋灭火系统、排水系统和屋面雨水排水系统六个系统。
,共30张图,120余页设计说明。

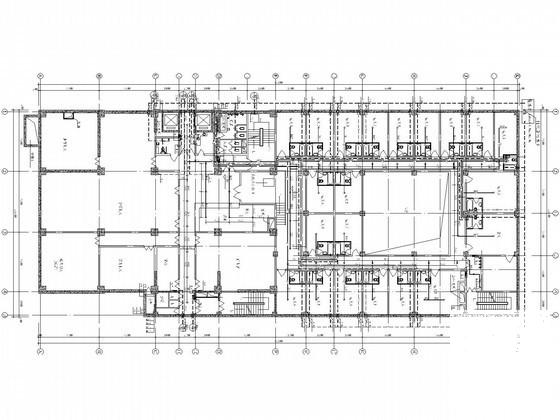

地下一层给排水、消防平面图

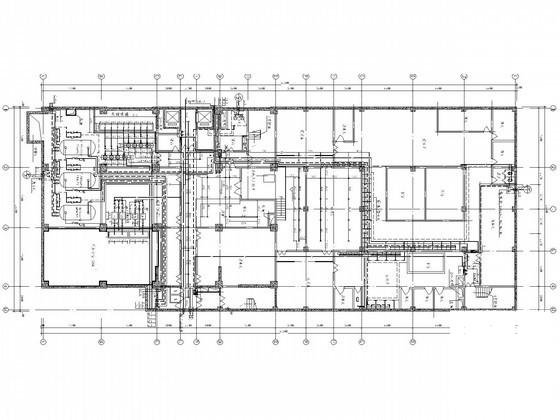

地下二层泵房、给排水、消防平面图

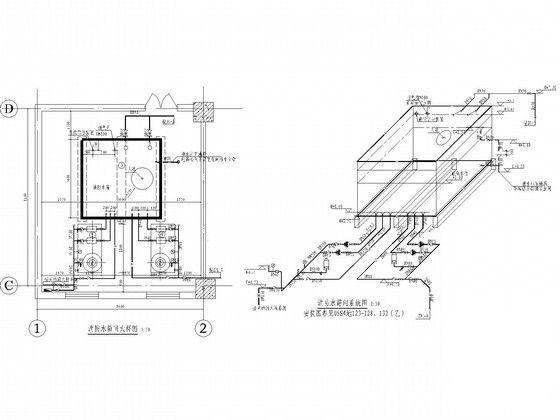

消防水箱间大样图

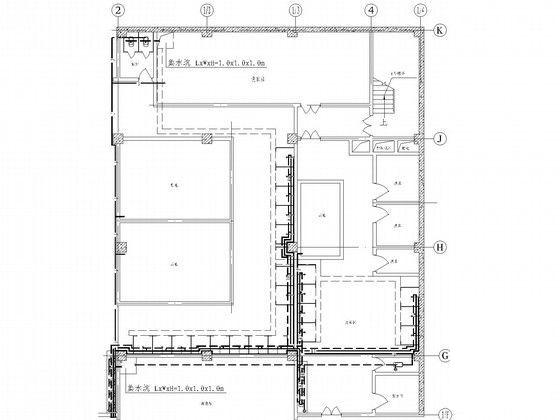

公共浴室大样图

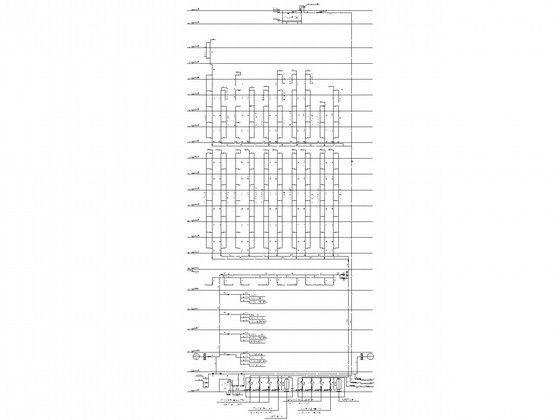

给水原理图

热水原理图

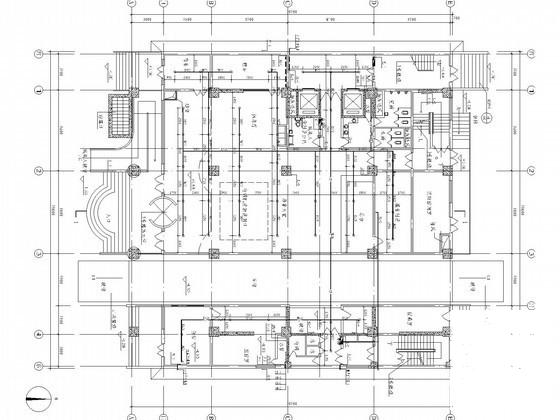

十三层给排水、消防平面图

卫生间设计说明 - 1
第 1 张图
卫生间设计说明 - 2
第 2 张图
卫生间设计说明 - 3
第 3 张图
卫生间设计说明 - 4
第 4 张图
卫生间设计说明 - 5
第 5 张图
卫生间设计说明 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 15:21:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edew210c1wdecffs1dc.rar

4.46 MB

下载  售价: 100 积分    赚积分
