一份铁路局4层公寓楼给排水采暖设计CAD施工图纸(卫生间大样图)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宿舍建筑
• 建筑类型：多层建筑
• 建筑设计面积：3525.92平方米
• 建筑高度：15.3m
• 地上楼层：4
• 地下室：无
• 设计阶段：施工图设计
• 设计内容：采暖
• 附件设计说明：有
• 冷热源：能源塔
• 采暖系统：散热器热水
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 设计说明
• 图例及设备表
• 采暖平面图
• 采暖系统图
• 给排水、消防平面图
• 排水系统图
• 给水系统图
• 室内 消防系统 图
• 卫生间大样图

附件详情

该项目为新疆某铁路局新建乘务公寓，属铁路生产辅助、间休；总建筑面积为3525.92m2，地上4层，建筑高度15.3m。
设计内容：建筑给排水、采暖、消防。
采暖系统：1.供暖室外计算温度：tw=-14℃。
2.供暖室内计算温度：走廊、楼梯间、公共卫生间16℃，卫生间（淋浴）为25℃，其它房间均为20℃。
3.建筑采暖总热负荷77.80KW，压力损失25.92KPa。
4.采暖系统为水平双管同程式系统。供暖热媒采用95~70℃热水。
5.、散热器选用钢铝复合散热器，单排散热量（ΔT=64.5℃）为108(76)W/柱
……

，图纸共21张。

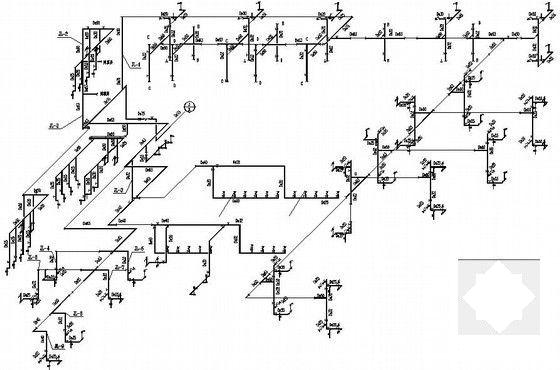

采暖系统图

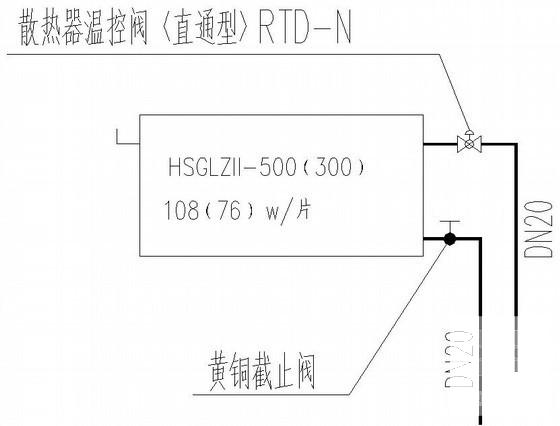

散热器安装大样

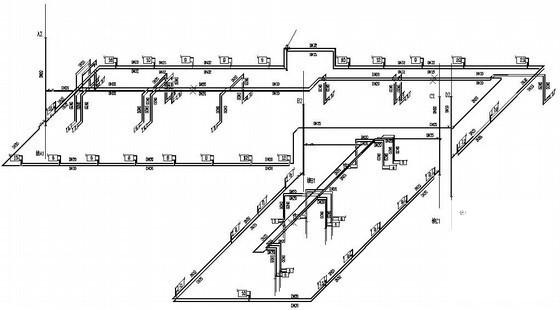

给水系统图

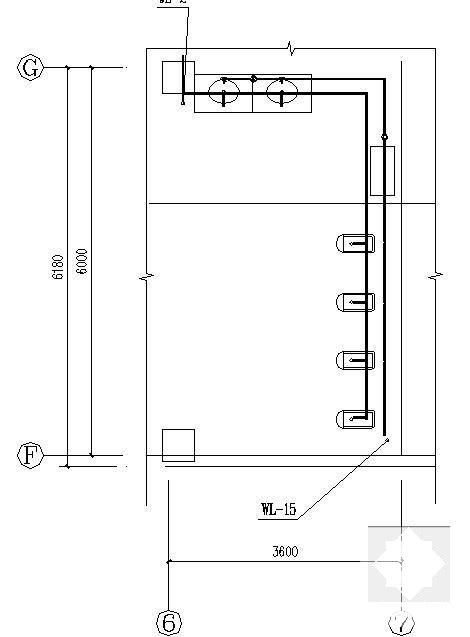

卫生间大样图

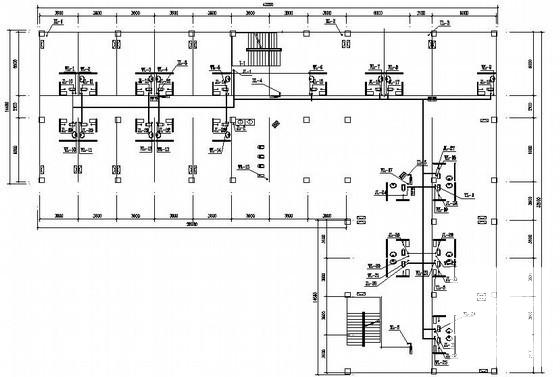

给排水、消防平面图

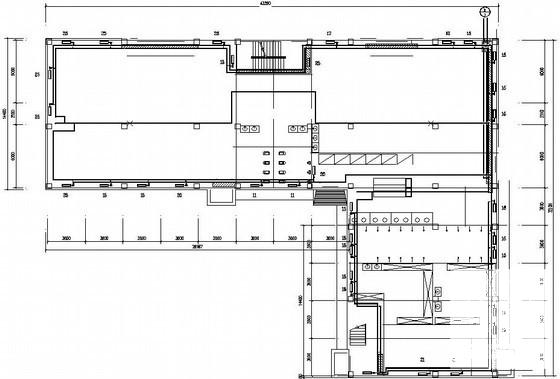

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
