一份13层学生公寓楼给排水CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：13层
• 图纸设计深度：施工图
• 参考图纸：21张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水泵,泵房,卫生间,设备房布置
• 项目所在地：广西

附件详情

• 资料目录
• 给水排水设计专项说明
• 给水排水设计通用说明
• 地下层给排水平面
• 首层给排水平面
• 二层给排水平面
• 三层给排水平面
• 四～八层给排水平面图
• 九层给排水平面
• 十层给排水平面
• 十一、十二层给排水平面
• 天面给排水平面
• 机房层给排水平面图
• 卫生间大样图
• 水泵房大样图
• 生活给水系统图
• 消防给水系统图
• 排水系统图（一）
• 排水系统图（二）
• 排水系统图（三）
• 管道安装大样图

附件详情

该项目位于广西，为一高层学生公寓楼项目，建筑层数为地上十三层，建筑高度为34.5米；属于二类高层建筑；给水系统二层一下由市政管网直供，三至十三层有地下水泵生活泵房变频供水设备供水；
设计范围：给水系统、排水系统、消防给水系统、喷淋系统、雨水系统、灭火器设置等；
共计21张图纸；

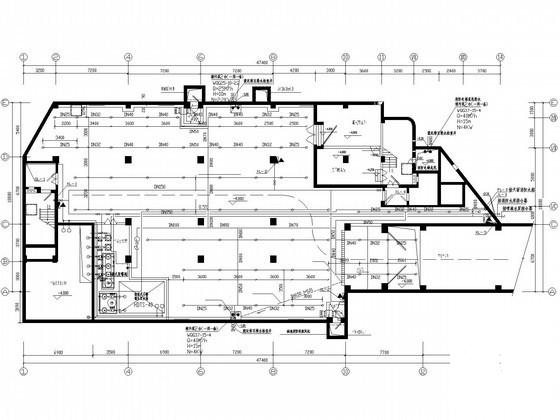

地下层消防平面图

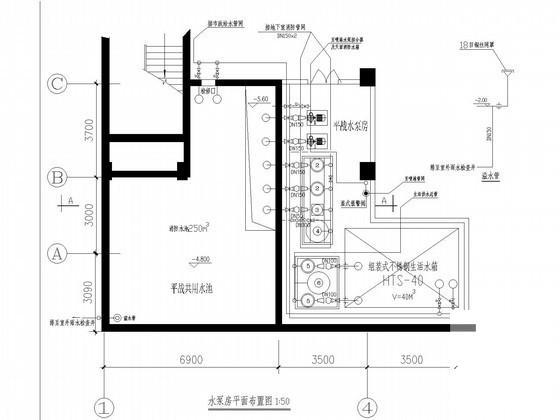

水泵房 平面布置图

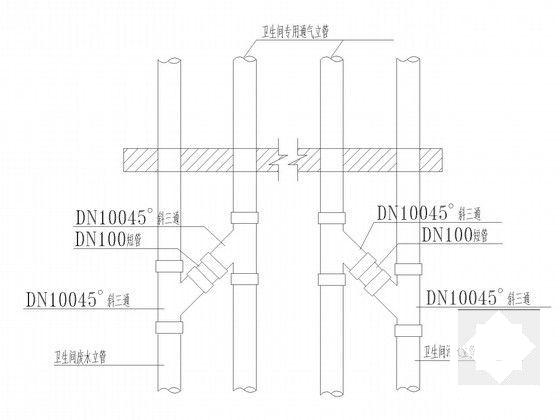

排水立管与专用通气管连接安装图

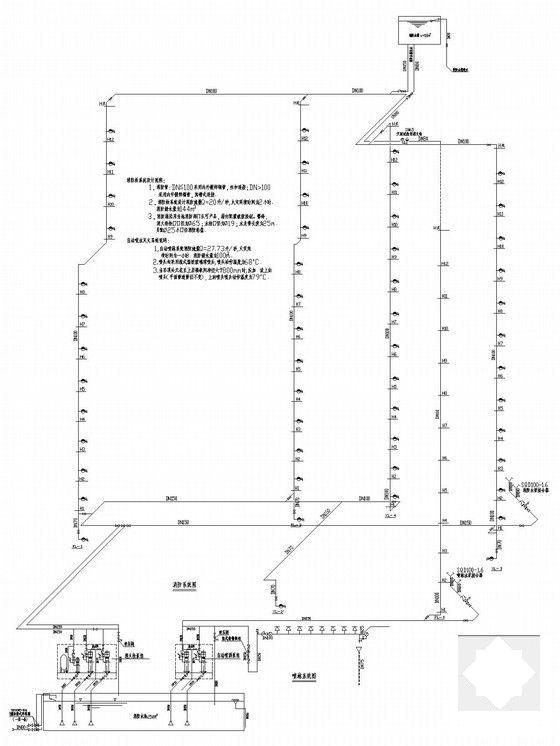

喷淋系统图

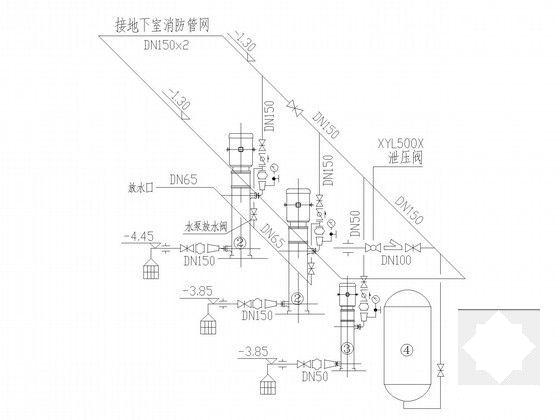

消防栓加压泵系统图

生活给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
