42层超高层公寓楼给排水CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计面积：47743平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,高位水箱
• 供水分区：更多
• 污废水排水体制：合流
• 设置场所火灾危险等级：中危险级Ⅱ级

附件详情

该项目总占地面积为47743平方米。由多栋高层及超高层的公寓，三层地下室及配套的商业，幼儿园等组成。总建筑面积约为459677平方米。三、设计范围该资料范围包括红线以内的给排水管道及消防管道（红线内室外管道另见总图子项设计）；四、系统说明该项目设有生活给水系统、空调冷凝水系统、生活排水系统、雨水排水系统、消火栓给水系统、湿式自动喷洒系统。

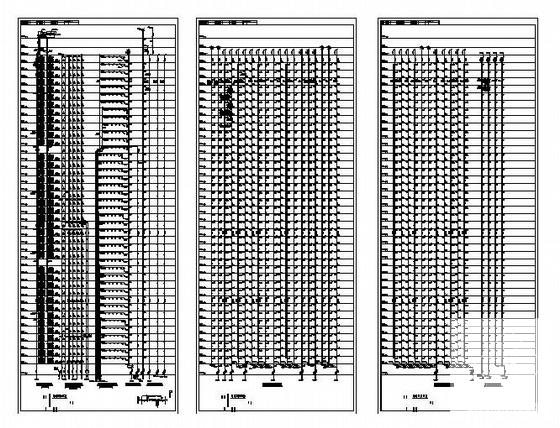

第 1 张图

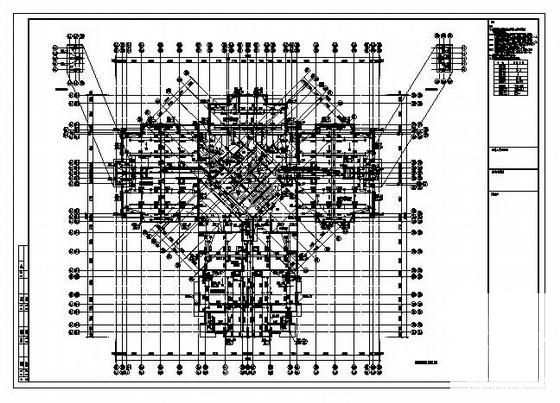

第 2 张图

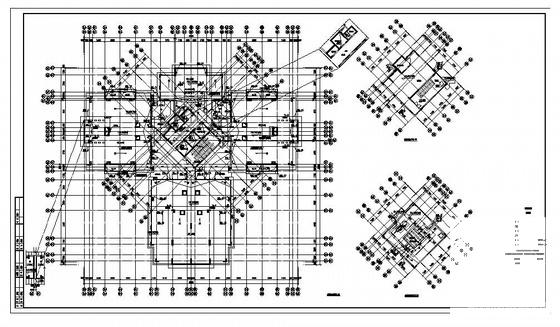

第 3 张图

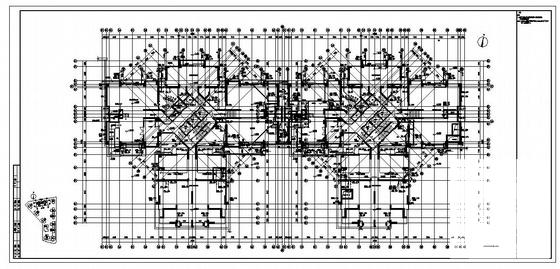

第 4 张图
