一份超高层商住楼给排水CAD施工图纸（46层）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑,超高层建筑
• 建筑设计面积：131653平方米
• 建筑地上层数：46层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：39张
• 设计年代：近代
• 地下室用途：人防,车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 供水设备：水池
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：四区
• 排水体制：污废分流
• 排水技术：重力排水
• 雨水重现期：20年
• 大样节点：泵房,厨房,卫生间
• 热水供应方式：局部热水供应
• 项目所在地：广东

附件详情

• 给排水图例
• 给水排水设计说明
• 生活给水系统
• 生活排水系统
• 雨水系统
• 空调冷凝水系统
• 地下三层~地上四十六层给排水平面图
• 十七层生活泵房大样图
• 裙楼卫生间给排水大样图
• 塔楼厨厕给排水大样图

附件详情

本稿件为[广东]超高层商住楼给排水施工图纸，该项目位于广州珠江，总占地11,976平方米，总建筑面积131653平方米；地面46层,其中1至4层为商业裙楼，裙楼之上为三栋42层住宅塔楼(5、17,33层为避难层),建筑高度为148.6米。
设计内容包括：生活给水系统、生活热水给水系统、生活污水排水系统、雨水排水系统。
，共39张。

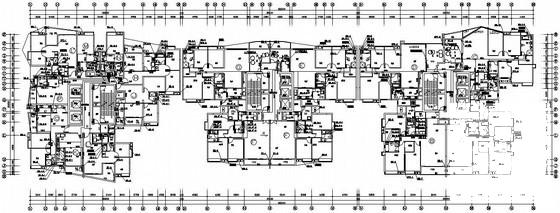

地下一层给排水平面图

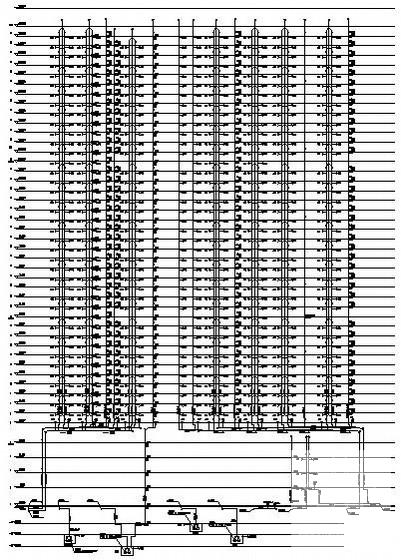

生活排水系统

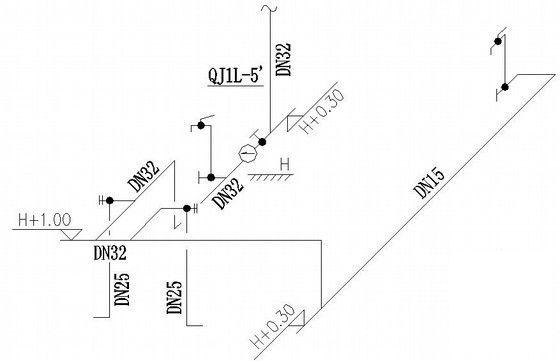

卫生间给水系统大样图

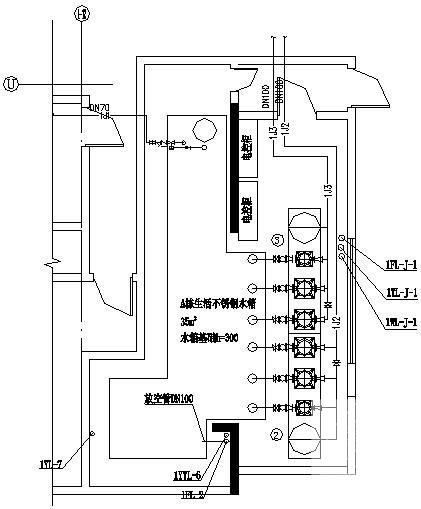

生活泵房 平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
