超高层五星级酒店给排水CAD图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宾馆酒店
• 出图日期：2009
• 建筑设计面积：80000平方米
• 设计阶段：施工图设计
• 供水方式：市政供水,变频供水设备
• 供水分区：更多
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓,自动喷水

附件详情

该项目为五星级酒店，总建筑面积约8万平方米，建筑高度150米。
设计范围：该项目红线以内室外和室内给水排水及 消防系统 由本院设计。
该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等，由城市有关部门负责设计。
本建筑生活给水系统共分五个区：地下一层至三层为Ⅰ区，由市政管网直供；四至十一层为Ⅱ区，由十五层生活水箱供水 ；十二至十八层为 Ⅲ区，由设于十五层的变频给水设备供水；十九至二十五层为Ⅳ区，由设于二十九层的生活水箱供水；二十六至顶层为Ⅴ区，由设于二十九层的变频给水设备供水。

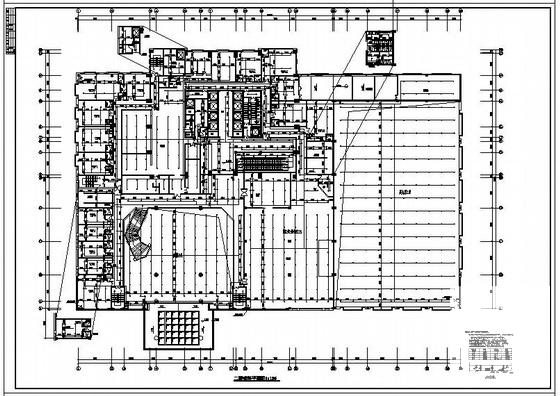

第 1 张图

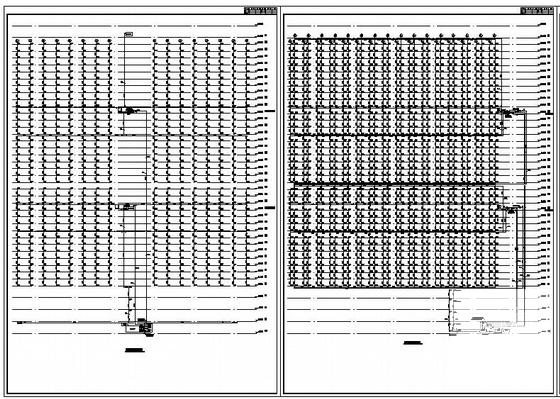

第 2 张图

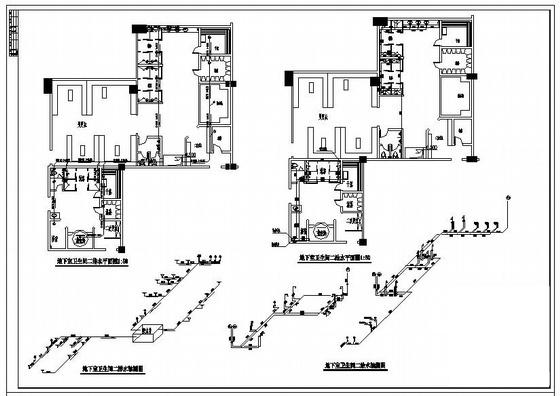

第 3 张图

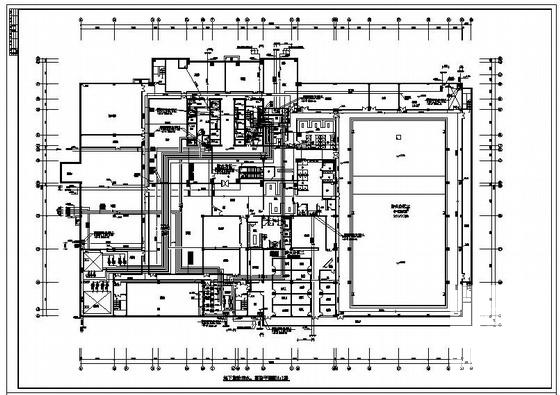

第 4 张图
