公寓楼电气CAD施工图纸(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明

一：引入方式

进户电缆采用铜芯VV22 埋地引入，电源电压为380/220,做法祥见图

02D5-144页，电缆室外埋深1.5米。

二：导线敷设方式

进户线埋地引入,埋深冻土层以下,过基础时穿钢管.主干线，分支线穿钢管暗敷

祥见系统图,所有插座支路(除特殊说明外)穿三根线。

所有管线过伸缩缝做法祥见02D5-199页,钢管或塑料管布线,当管路较

长或有弯时,可适当加装拉线盒,两个拉线点之间的距离应符合规范要求.

三：设备安装高度

电源进线箱暗装底边距地1.5米.双电源切换箱明装距地1.5米，分线箱暗装距地1.5米.

暗开关下沿距地1.3米,中心距门洞边线0.2米，插座安装高度:普通插座在0.4米,所有

插座全为安全型密闭插座.设备安装做法祥见《建筑电气安装工程图集》中有关大样。

电气平面图

火灾报警图

系统图

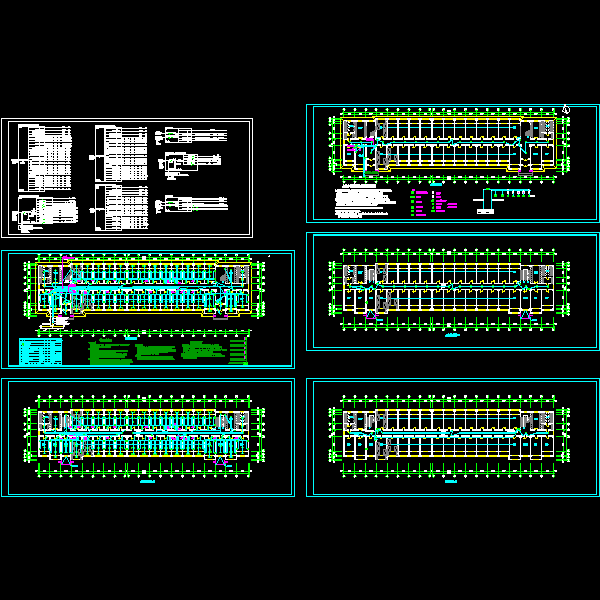

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
