公寓楼暖通CAD施工图纸（总共8张）(室外供热管网)(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目该资料为xx公寓楼暖通空调工程。设计内容：客房区域的舒适性空调系统、采暖系统及卫生间排气系统。客房空调夏季采用变制冷剂多联机空调机组，送回风口嵌入吊顶内，新风由室外经门窗缝隙渗透至室内；室外机统一置于屋顶。空调总负荷夏季为265kW。客房冬季采用钢制板式散热器采暖，热源接自室外供热管网，热媒为95/70°C双管系统、上供中回、同程式，采暖供回水水平干管采用无坡敷设，水平干管流速保证大于0.25m/s,冬季热负荷为180kW。

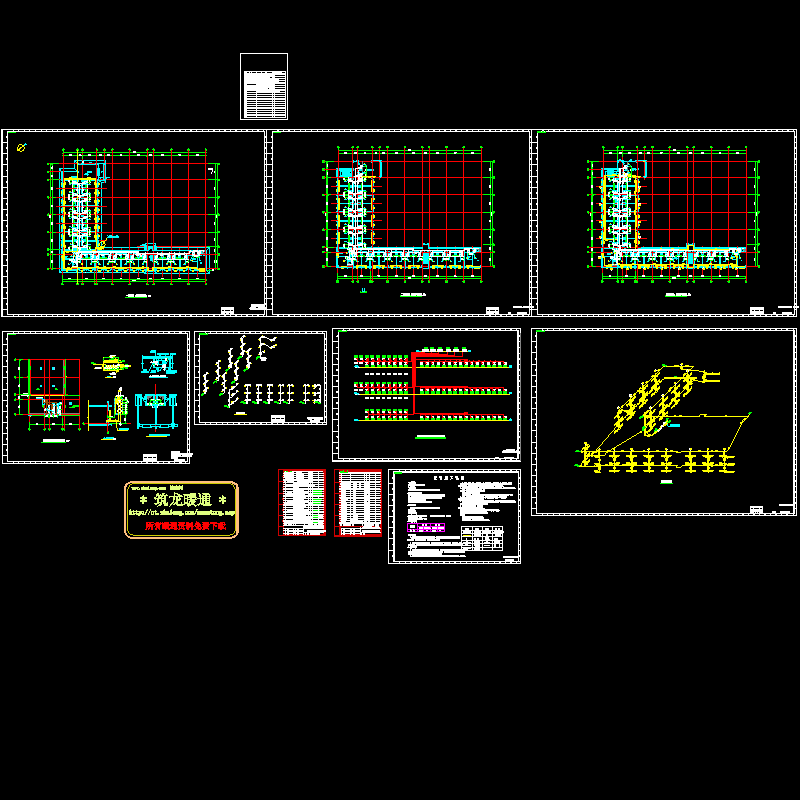

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
