6层学生公寓楼电气设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 材料表 说明 资料目录 电铃系统图
- 配电系统图
- 弱电系统图
- 一层电照平面图
- 二至五层电照平面图
- 六层电照平面图
- 一层插座 起泵按钮 电铃平面图
- 二~六层插座 起泵按钮 电铃平面图
- 一层 弱电平面图
- 二至六层弱电平面图
- 等电位联接接地平面布置图
- 屋顶 防雷平面图
附件详情
该项目座落于校园内,建筑物为框架结构,共六层,一.至六层层高3.6米.建筑物总高度为22.1米。
该附件包括电照、弱电平面图等等，共13张图。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

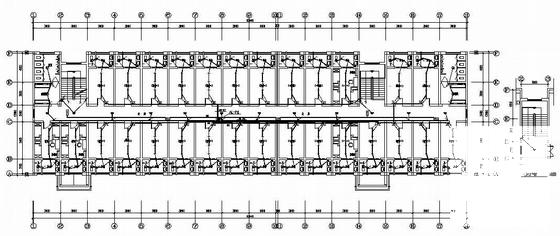

学生公寓楼设计图纸 - 1 -

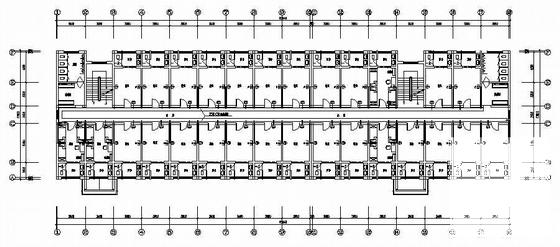

学生公寓楼设计图纸 - 2 -

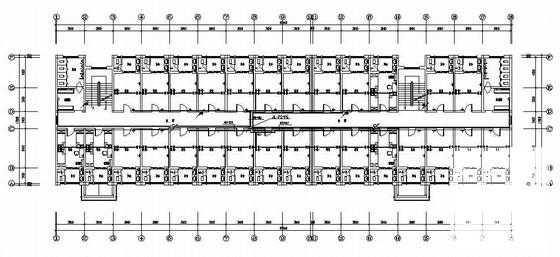

学生公寓楼设计图纸 - 3 -

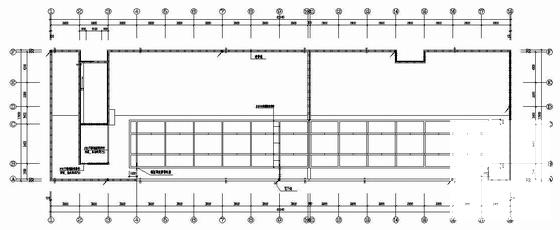

学生公寓楼设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
