一份52层超高层办公大厦给排水CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑,超高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：52层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：55张
• 地下室用途：商业,车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,水池
• 供水方式：市政供水,变频供水
• 供水分区：四区
• 排水体制：雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,水泵,泵房,卫生间,集水坑,设备房布置
• 项目所在地：广东

附件详情

• 资料目录
• 给排水设计总说明
• 给排水设计图例
• 给排水主要设备材料表
• 生活给水系统图
• 消火栓系统图
• 自动喷水系统图
• 污水系统图
• 雨水系统图
• 地下三层平时给排水平面图
• 地下二层给排水平面图
• 地下一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六~十七层给排水平面图
• 十八层给排水平面图
• 十九层（避难层）给排水平面图
• 二十~三十三层给排水平面图
• 三十四层给排水平面图
• 三十五层（避难层）给排水平面图
• 三十六~四十九层给排水平面图
• 五十层给排水平面图
• 五十一层（避难层）给排水平面图
• 五十二层（设备层）给排水平面图
• 屋顶停机坪给排水平面图
• 地下三层喷淋平面图
• 地下二层喷淋平面图
• 地下一层喷淋平面图
• 一层喷淋平面图
• ……
• 五十二层喷淋平面图
• 地下三层水池及泵房大样图
• 十九层水箱及泵房大样图
• 三十五层水箱及泵房大样图
• 五十二层水箱及泵房大样图
• 卫生间大样图
• 给水总平面图

附件详情

项目概要：该项目位于深圳，是一栋超高层办公大厦给排水项目，建筑地上层数为五十二层，地下层数为三层；建筑高度为215米；
设计范围：该项目设计内容包括:给水系统, 排水系统, 雨水系统, 消火栓系统, 自喷淋系统、灭火器配置系统等；
2003，共计55张图纸；

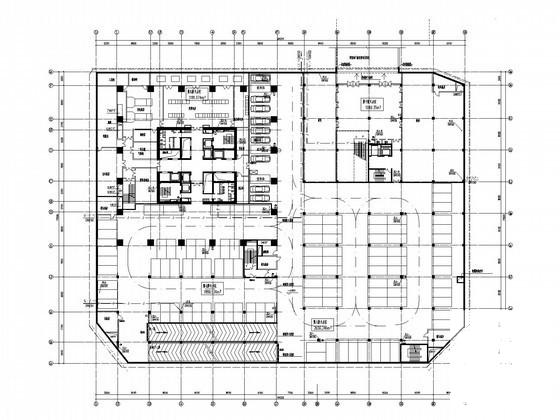

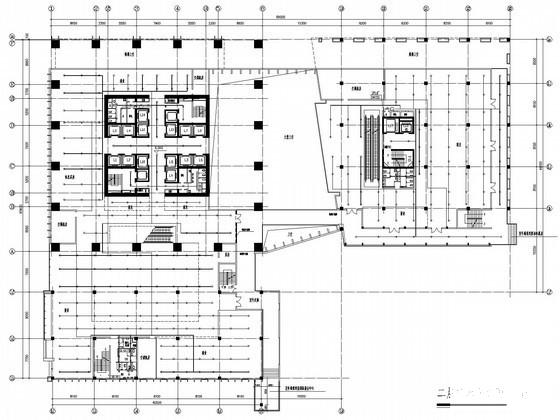

喷淋平面图

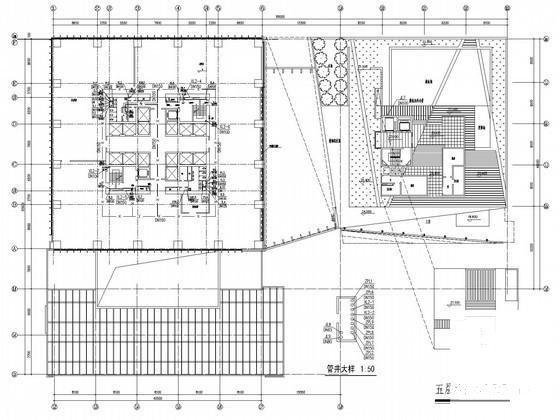

五层给排水平面图

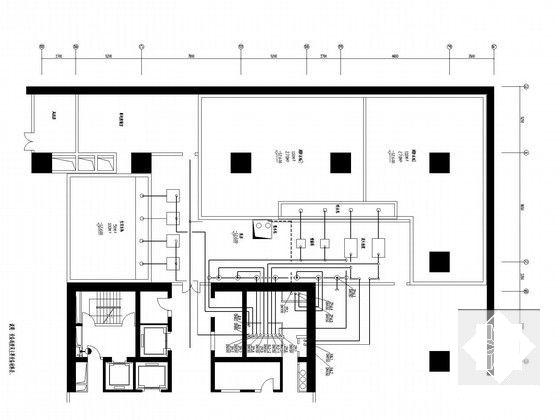

水池及泵房大样图

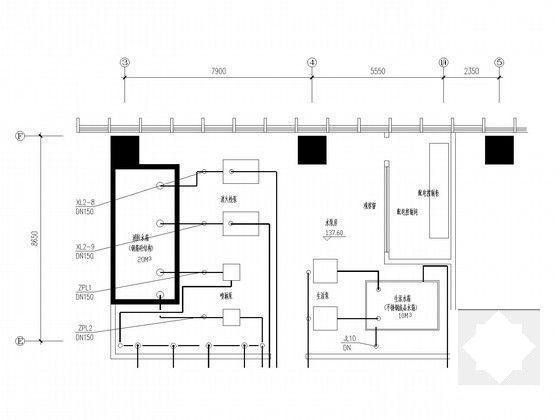

水箱水泵大样图

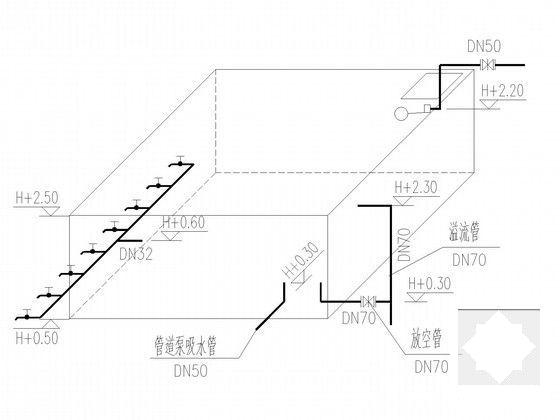

水箱接管系统图

生活饮用洗消给水系统图

自动喷水系统原理图

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
