一.设计依据

1.建筑概况:

该项目为XXXX金融大厦附楼B,地上三层,为营业大厅及办公,建筑高度<24米,属多层公共建筑,建筑

面积为5710m 。

2.相关专业提供的工程设计资料;各市政主管部门对初步设计的审批意见;建设单位提供的设计任务书及设计

要求;

3.中华人民共和国现行主要标准及法规:

二.设计范围

1、该项目设计包括楼内的以下电气系统:220/380V低压配电系统;建筑物防雷及安全措施;火灾自动

报警系统;电气火灾监控系统。接地另见主楼子项电施图。

2、需特殊装修要求的场所,由室内装修设计负责进行电气平面的设计,该资料预留适当容量,今后装修时

电源由预留配电箱引出。

三.负荷等级

该项目除应急照明用电负荷等级为二级外,其余用电负荷等级均为三级。

四.供电电源

1、该项目设备用电电源从地下车库变电所引来。

2、低压配电系统采用220/380V放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采

用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式。

3、消防负荷采用双电源供电并在末端互投;其他二级负荷采用双电源供电在末端(或适当位置)互投;

三级负荷采用单电源供电(电梯及自动扶梯为提供安全可靠性,设计均采用了双路供电)。

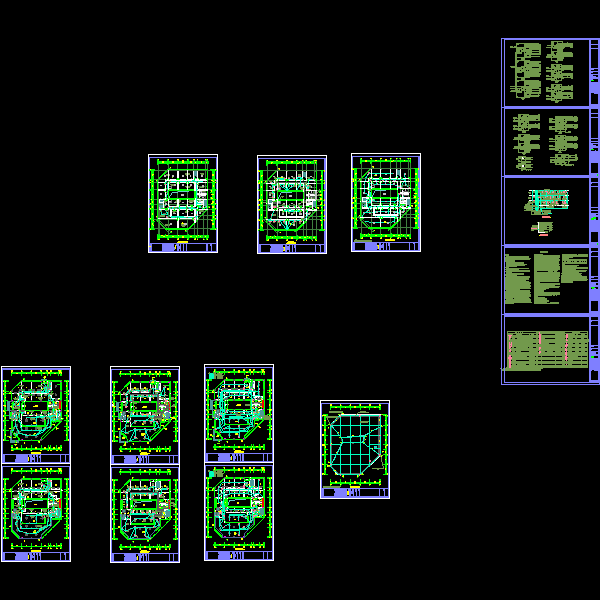

第 1 张图
