一份7层商业大厦给排水CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：78157.9平方米
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 特殊系统：气体消防
• 大样节点：水箱,泵房,卫生间
• 项目所在地：山东

附件详情

• 室外消防给排水总平面图
• 水泵房消防给排水大样图
• 报警阀间给排水大样图
• 卫生间给排水大样图
• 给水系统图
• 雨水系统图
• 喷淋给水系统原理图
• 消防给水系统图
• 排水系统图
• 给排水设备管道安装透视图

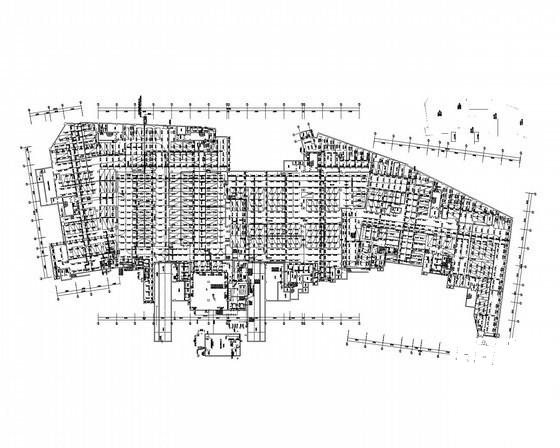

• 各层喷淋平面图
• 各层消防给排水平面图

附件详情

项目概要：该项目 地上七层，地下一层。建筑高度34.15米，建筑面积为78157.9平米为Ⅰ类高层建筑。各层主要功能：地下一层为车库以及设备用房，车库部分平战结合，战时做人防使用；地上部分：一层至七层为商业；屋顶水箱间设有消防水箱。
设计内容：生活给水系统、生活污水系统、雨水排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置。
，共28张图。

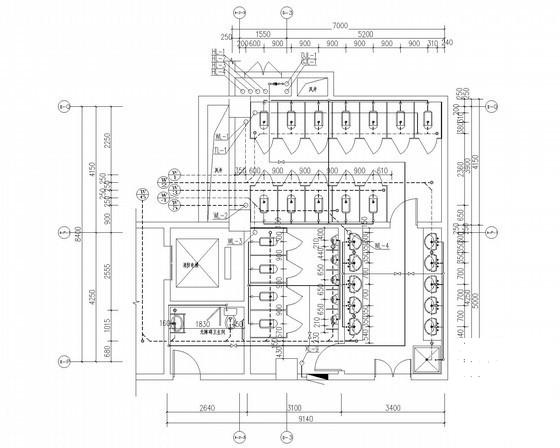

卫生间一层给排水大样图.

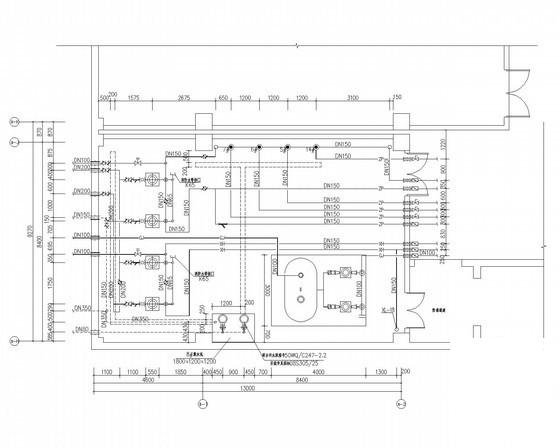

水泵房消防给排水大样图

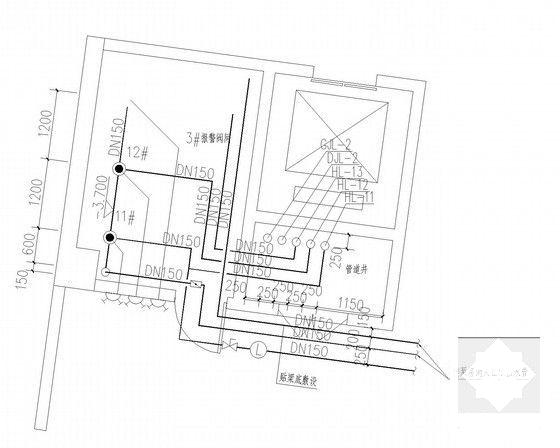

报警阀间给排水大样图

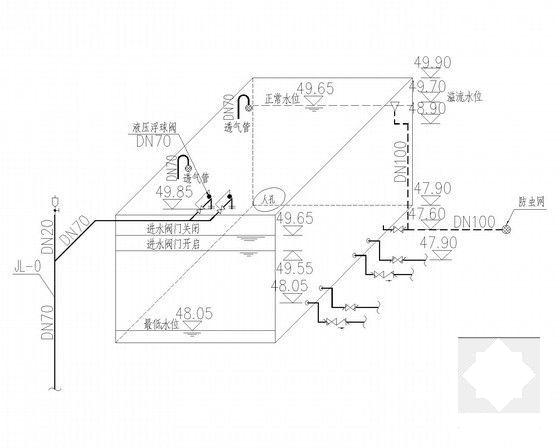

屋顶消防水箱设备安装透视图

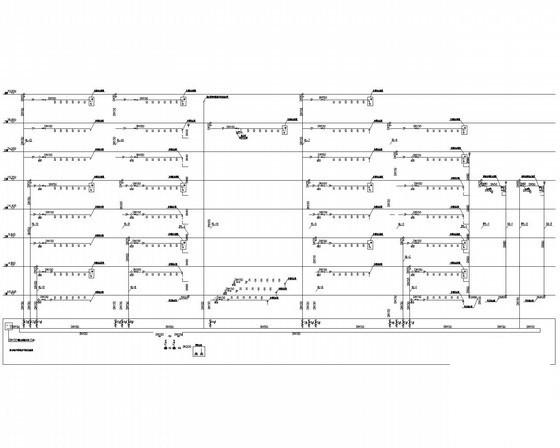

喷淋给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
