一份4层商业建筑给排水CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：11900平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间
• 项目所在地：安徽

附件详情

• 给排水设计说明

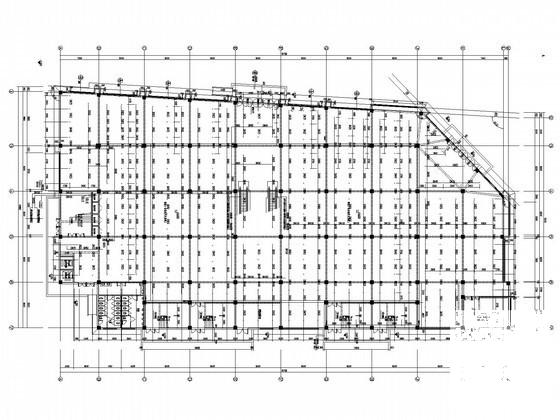

• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 屋顶给排水平面图
• 一层自动喷淋平面图
• 二层自动喷淋平面图
• 三层自动喷淋平面图
• 四层自动喷淋平面图
• 消火栓系统图
• 喷淋系统图
• 排水系统图
• 卫生间给排水大样详图
• 低层支管排水系统图
• 卫生间给水支管系统图

附件详情

项目概要：该项目位于安徽，总建筑面积11903.72m 建筑高度18.6m,建筑层数为4层，建筑防火分类二级，建筑防火耐火等级为二级。
设计范围：给水系统、排水系统、 消防系统 等；
，共10张。

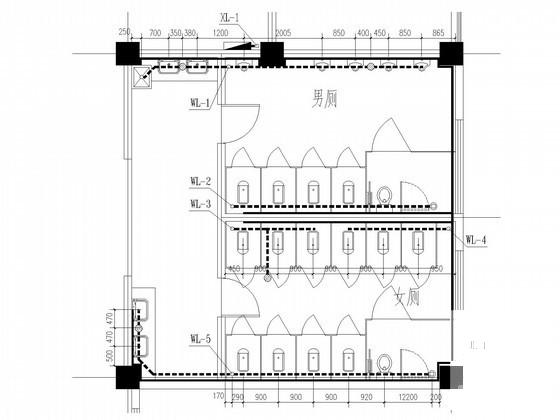

卫生间大样图

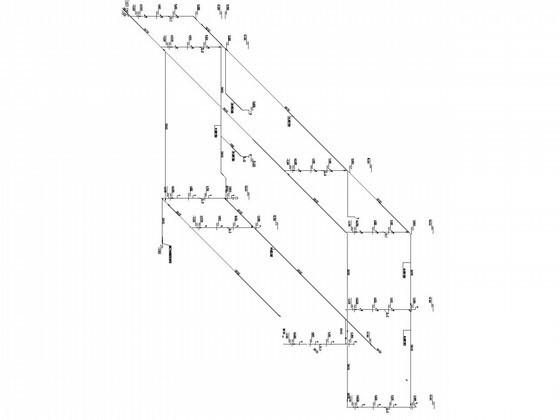

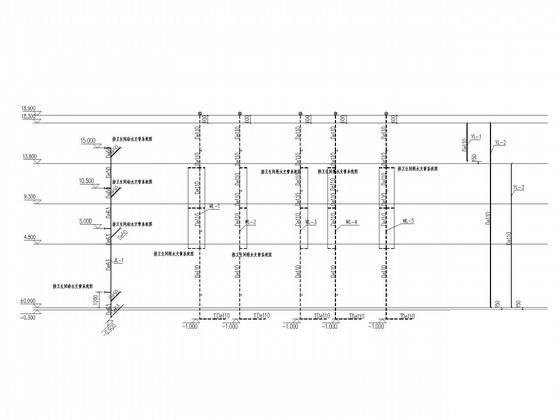

给排水系统图

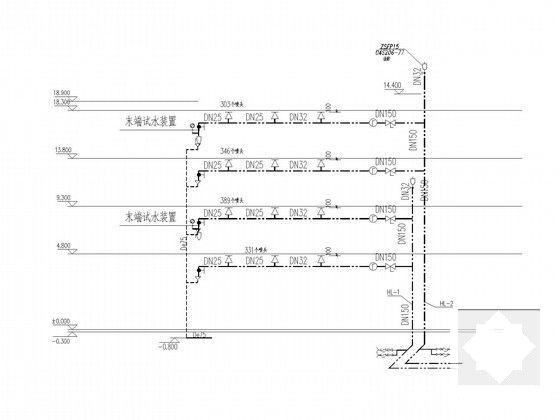

自动喷淋系统图

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
