4层钢筋混凝土结构商业建筑给排水施工CAD大样图
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：22张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：分区供水
- 供水分区：两区
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：卫生间
- 项目所在地：四川
附件详情
- 给排水平面图

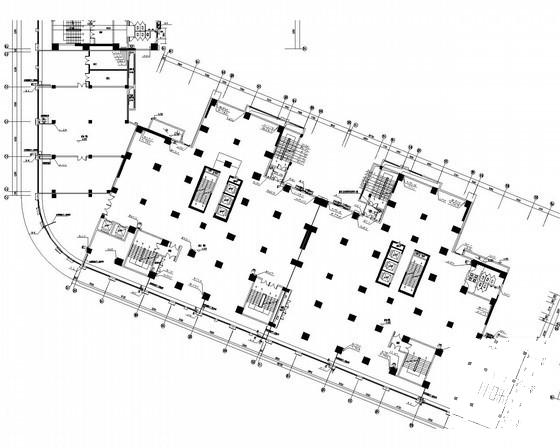

- 自喷平面图
- 卫生间大样及给排水系统图
- 给排水干管系统展开图
- 雨、废水系统图
附件详情
该项目为商业建筑
，共22张。

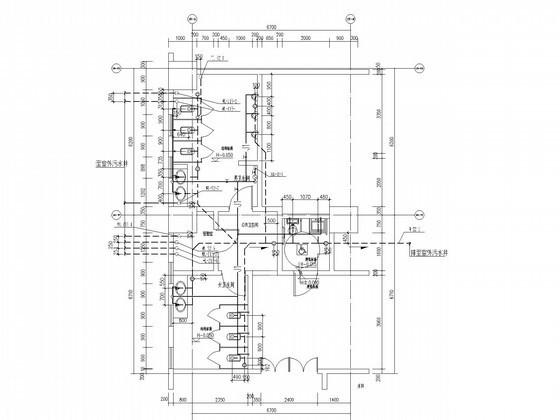

卫生间大样图

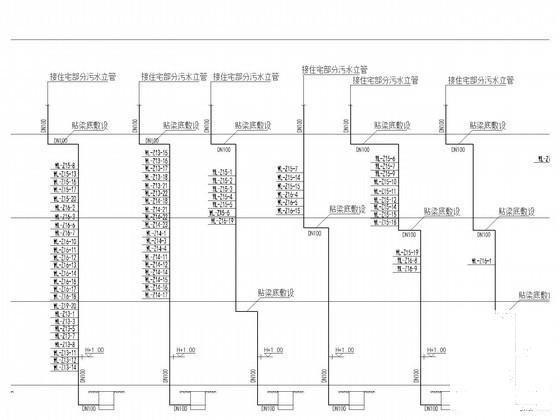

污水系统原理图

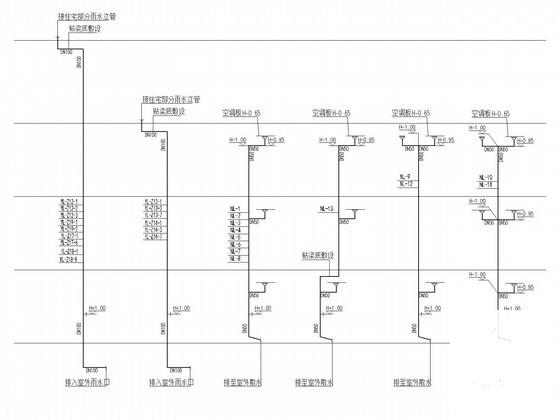

雨废水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢筋混凝土结构建筑 - 1 -
钢筋混凝土结构建筑 - 2 -
钢筋混凝土结构建筑 - 3 -
钢筋混凝土结构建筑 - 4
以上是部分截图，请下载附件后查看完整高清内容
