一份8层商场大楼建筑施工CAD图纸(钢筋混凝土结构)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：上海
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：68张
• 建筑设计面积：42328平方米
• 占地面积：5152平方米
• 容积率：5.5平方米
• 绿化率：3%
• 建筑高度：43.9m
• 地上层数：8层
• 地下层数：3层
• 地下室功能：车库
• 设计效果图：无
• 机动车辆停车位：119个

附件详情

功能：商场

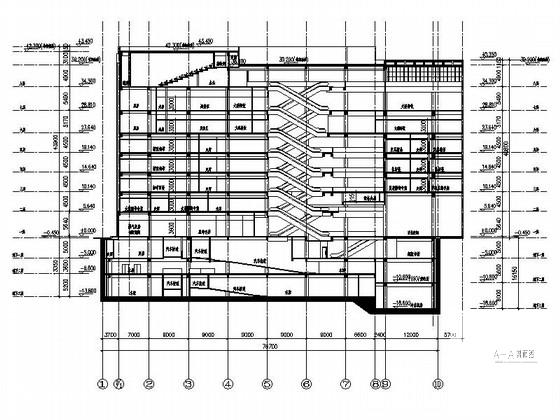

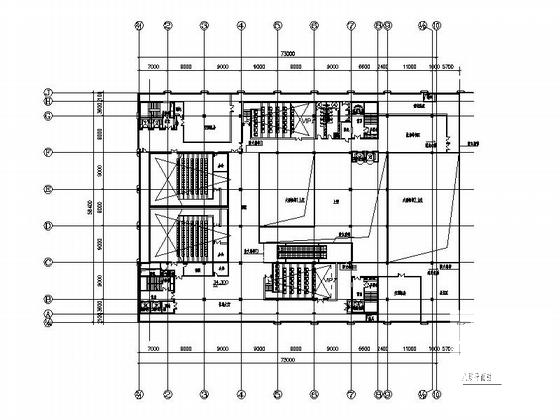

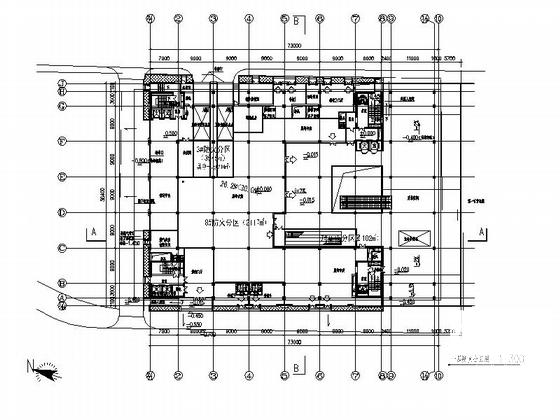

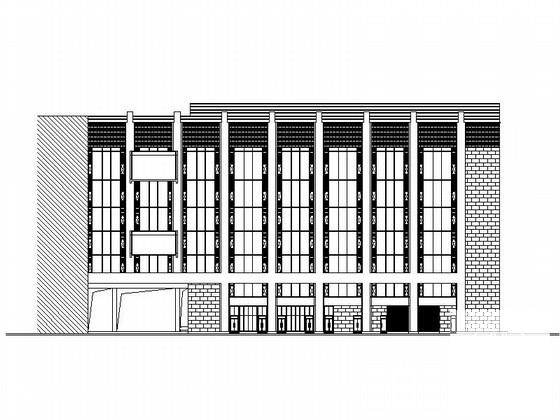

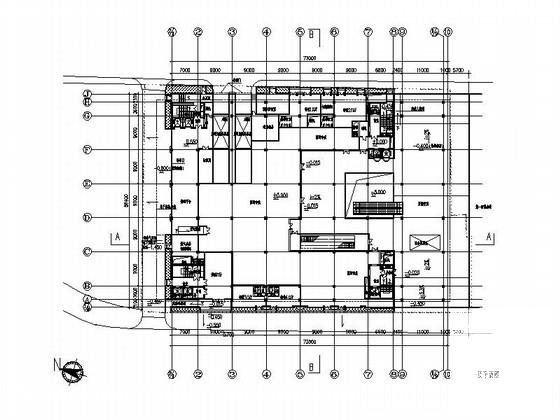

该资料包含：各层平面图，立面图，剖面图，楼梯放大详图，地下车库机动车坡道大详图， 经济技术指标 ，防火分区图。
总开间x进深：73.0x56.4米

图5

图6

图7

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-14 10:46:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
