商场屋面结构施工CAD图纸
- 建筑类别：商业
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：8.4m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：11张
- 设计年代：近代
附件详情
超大屋面网架结构施工图
该资料包含：
结构设计说明
，平面图，上弦杆结构布置图，腹杆结构布置图，下弦杆结构布置图，支座大样
，上弦杆结构布置图，
节点详图
等。
共11张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

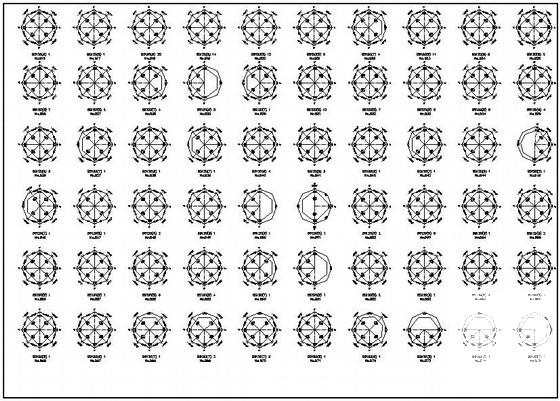

商场施工图纸 - 1 -

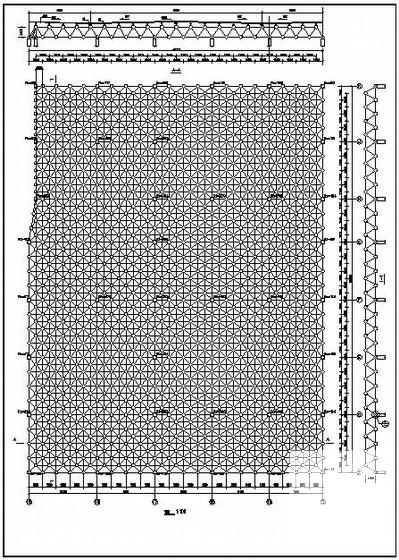

商场施工图纸 - 2 -

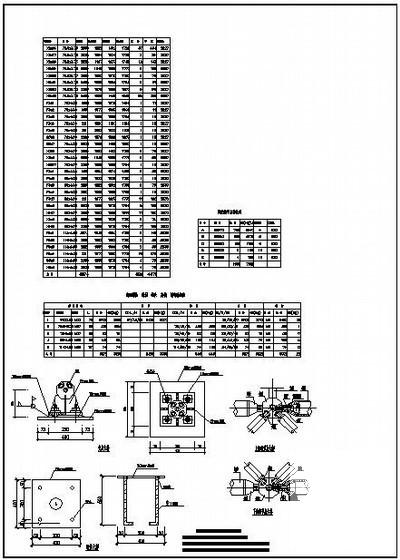

商场施工图纸 - 3 -

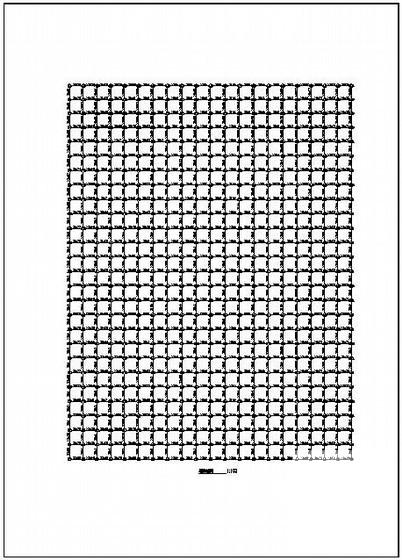

商场施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.55 MB
- 收藏次数：0
-
文件名称：
附件-995878886977887798809.rar
