大型4层商场结构施工方案图纸CAD含建筑图纸
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
该资料为南昌大型四层商场
结构施工图
CAD含建筑图。
其中包含建筑全套施工图，方便与
结构施工图
对应。存在大空间结构，平面布置有特点。
图纸说明详细，结构图纸完整，各个节点大样清晰。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

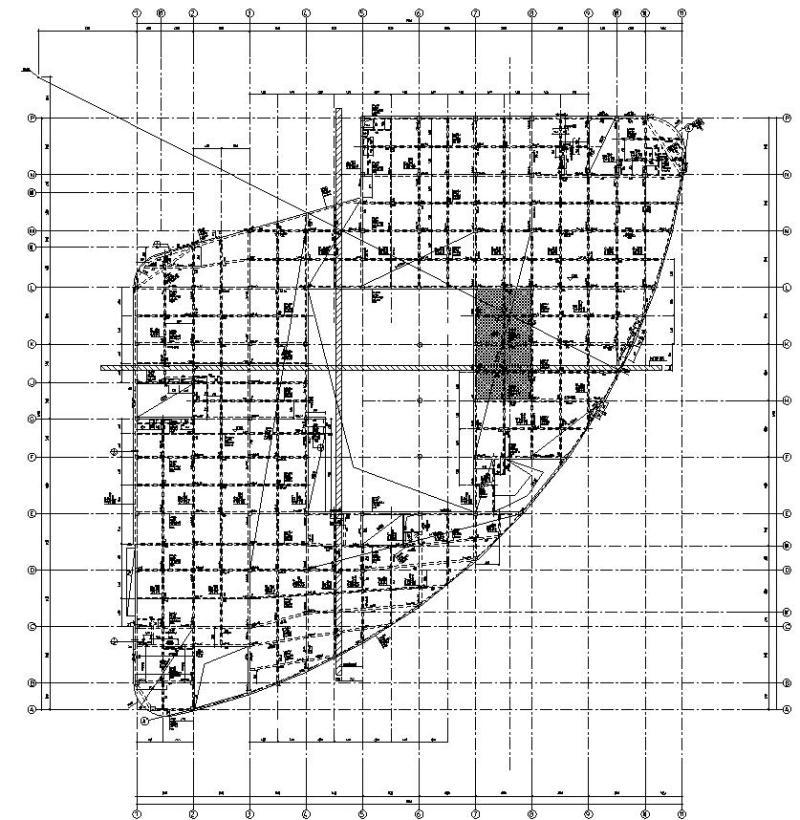

建筑施工结构图纸 - 1 -

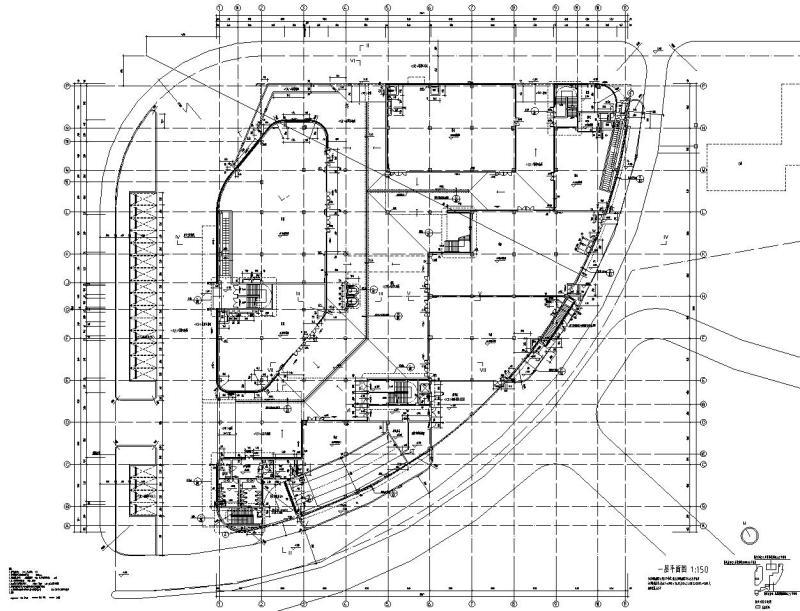

建筑施工结构图纸 - 2 -

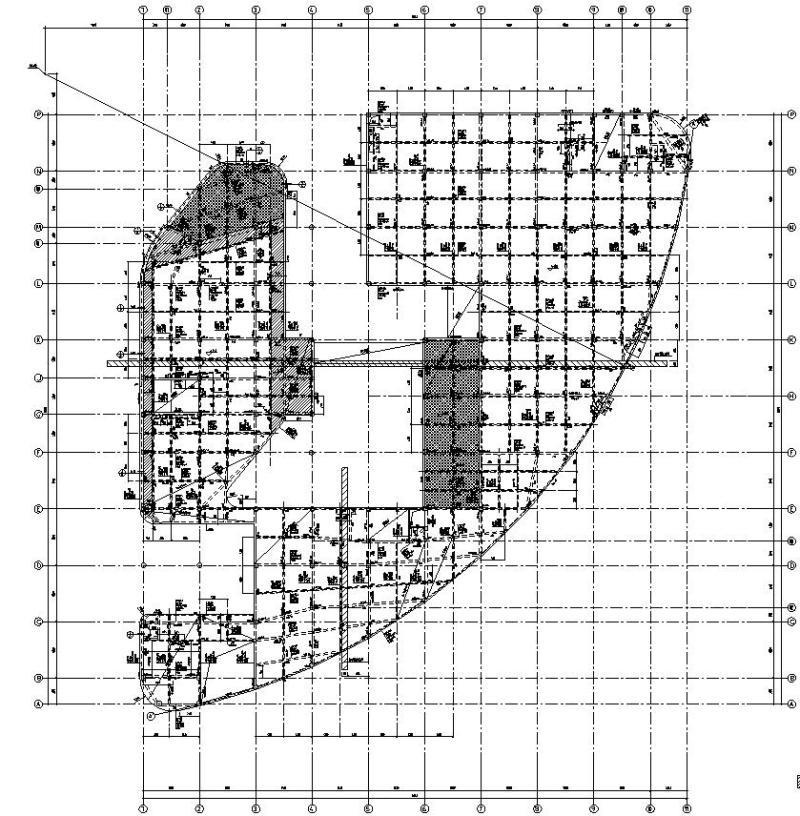

建筑施工结构图纸 - 3 -

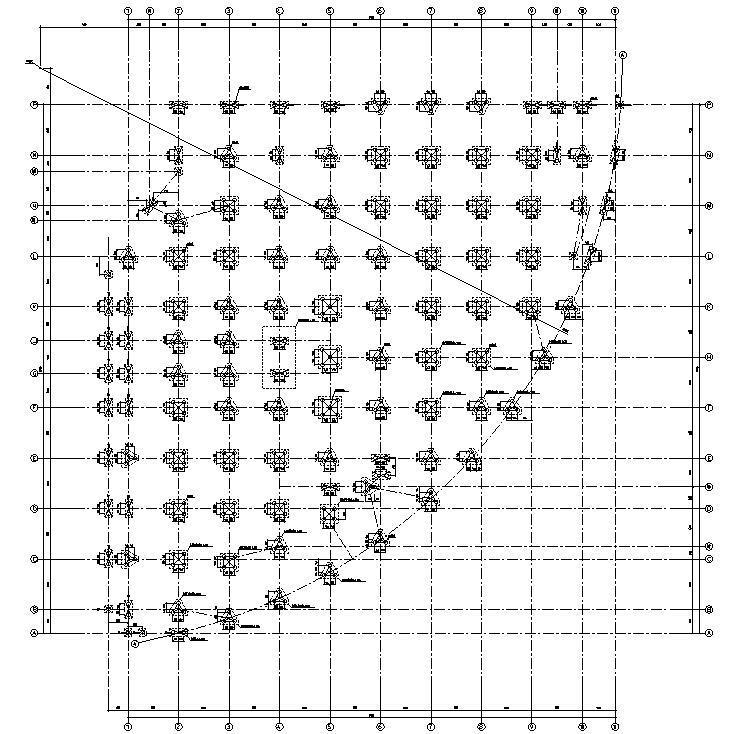

建筑施工结构图纸 - 4 -
建筑施工结构图纸 - 5 -
建筑施工结构图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-10
- 评论次数：0
- 浏览次数：0
- 文件大小：7.74 MB
- 收藏次数：0
-
文件名称：
附件-996979080895809779.rar
