大型多层商场商业建筑设计dwg格式CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑

• 外立面材料：幕墙,墙砖

• 幕墙面板材料：石材幕墙,组合幕墙

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：框架

• 图纸设计深度：方案（初设图）,扩初图,施工图

• 图纸设计风格：中式风格

• 图纸设计流派：新中式

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：1张

• 地下室功能：人防,车库,设备用房

• 设计效果图：无

大型多层 商业建筑设计 施工图CAD

内容包括建筑平立剖、建筑节点结构图、建筑地下室防水设计、地下停车场设计等

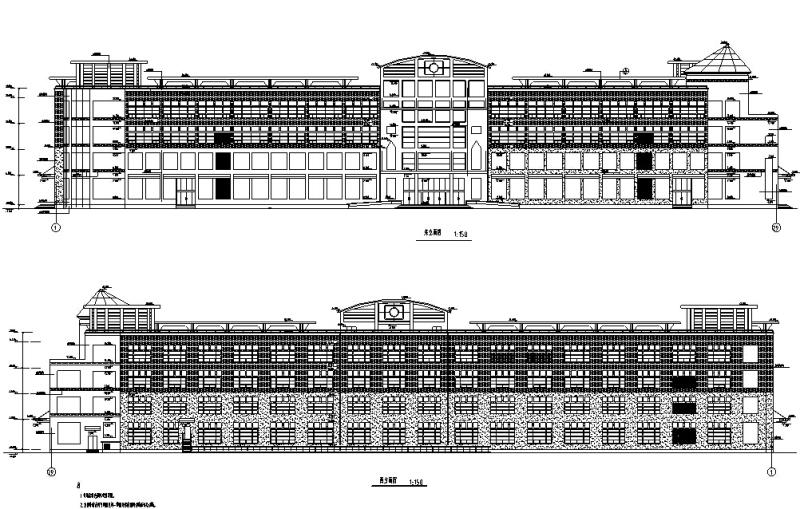

多层商场建筑设计立面图

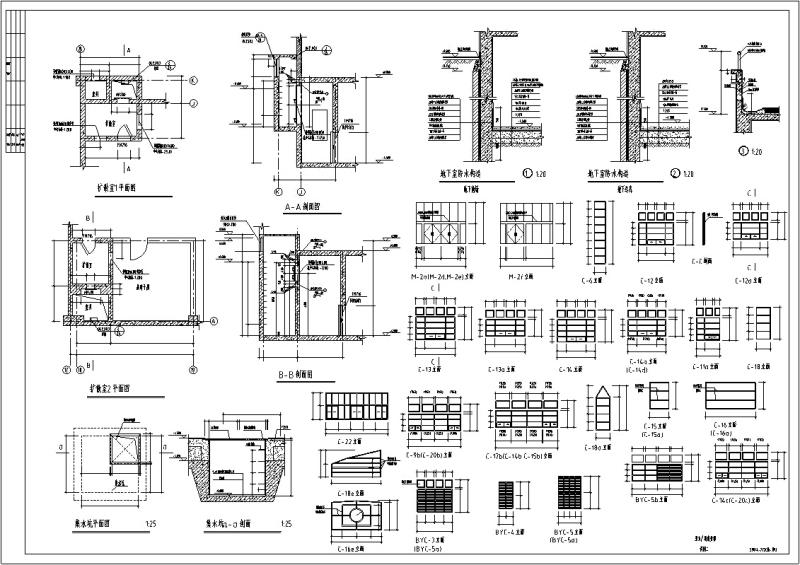

多层商场建筑设计防水设计

多层商场建筑设计节点结构图

多层商场建筑设计立面图

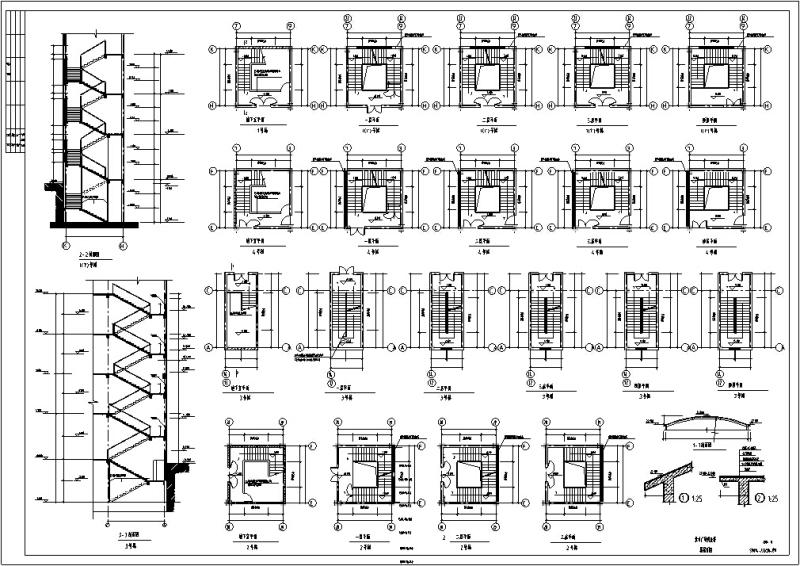

多层商场建筑设计楼梯大样图

多层商场建筑设计平面图

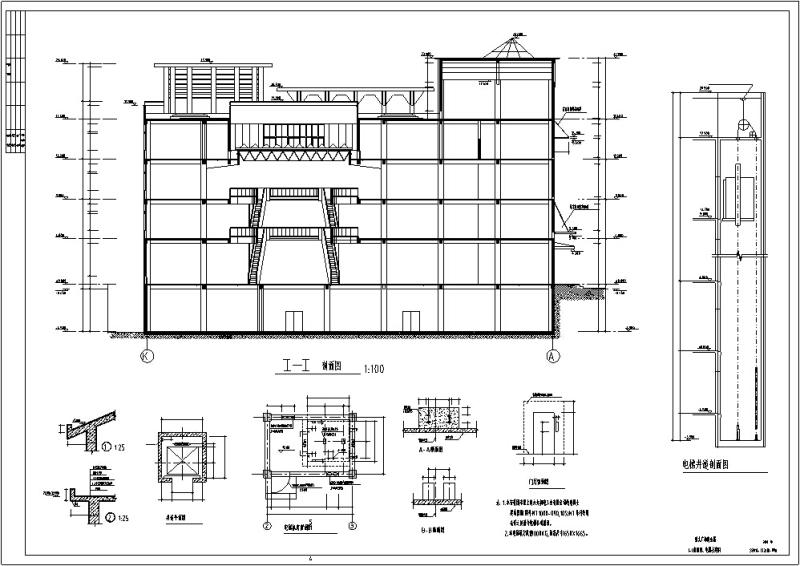

多层商场建筑设计剖面图

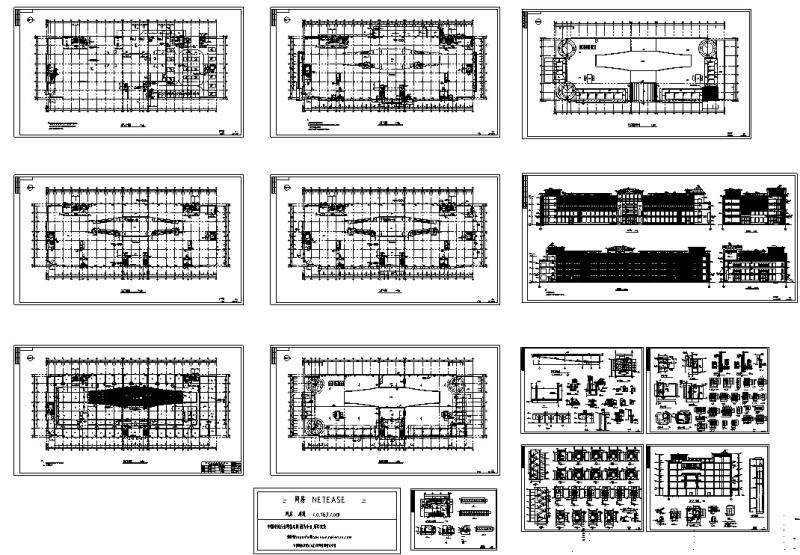

多层商场建筑设计施工图

多层商场建筑设计停车设计
