4层大型建材商场暖通施工CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 全空气系统：定风量
• 送风方式：散流器送风

空调系统方式

该建筑内均为商场，空调方式采用全空气系统，气流组织为上送上回。全空气空调系统中，设有空调机房，回风与新风相混合后经空调器处理，再经送风道及风口送入室内，为节约能源，据室外空气状态的变化，在过渡季节，调整排风机开启台数及新风，回风阀的开启度，逐渐增大新风量直至达到全新风空调。 空调机组内设混合段、板式初效段、袋式中效段、表冷段、加热段、风机段。

图片展示：

首层排风排烟平面图

二层排风排烟平面图

首层空调平面图

二层空调平面图

地下层空调水管系统图

空调水管道系统图

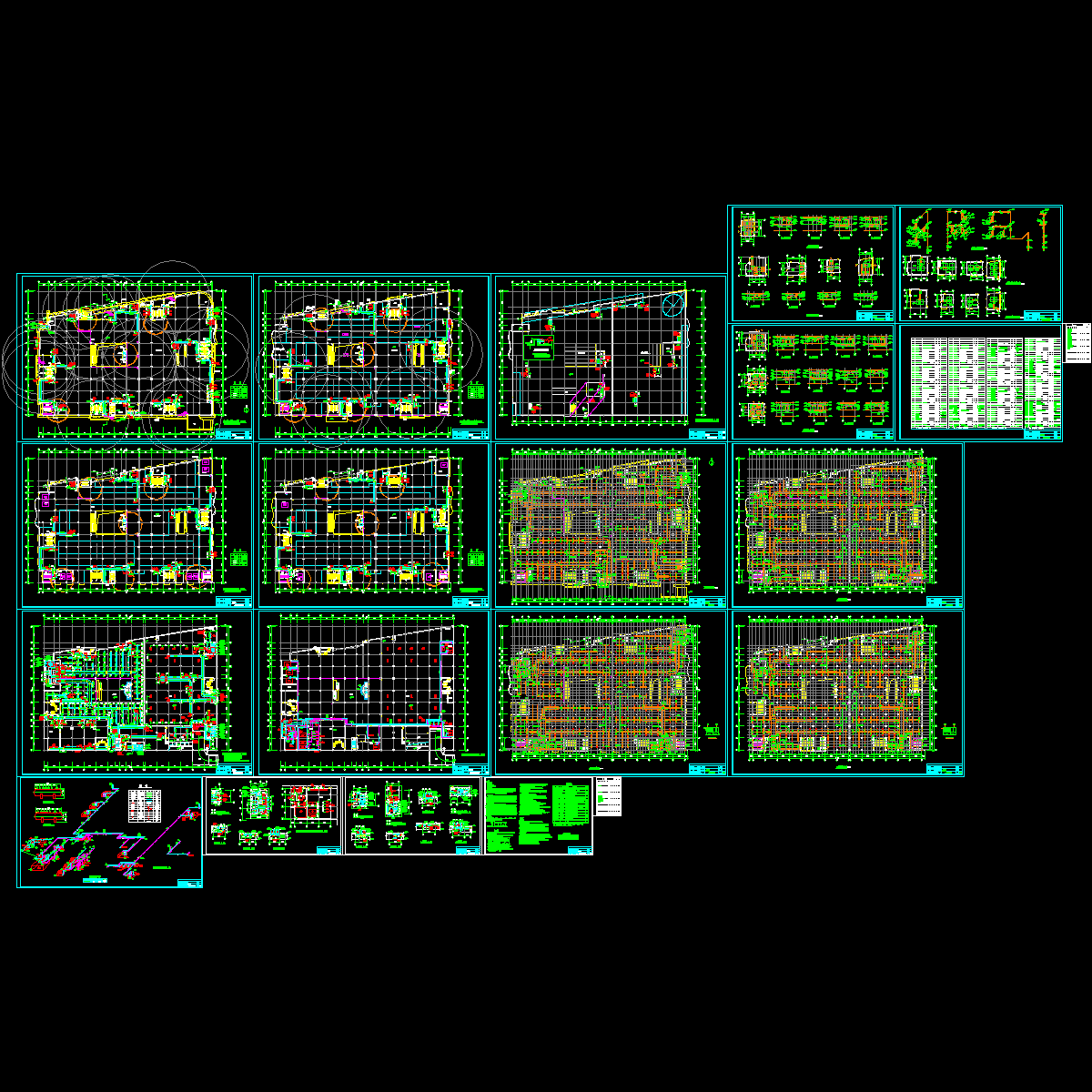

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
