3层大食堂建筑施工CAD图纸(钢筋混凝土结构)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐厅食堂
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：10343平方米
• 建筑高度：16.2m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

1.该项目为广东中大南方教育xxx限公司新建的中xx方学院G-1食堂
2.该食堂高15.80米,3层,建筑面积为10343平方米(其中半地下商铺面积为803.60平方米)(计入容积率的建筑面积为10343平方米)
3.该项目采用钢筋混凝土结构兴建,耐久年限为二级，耐火等级为二级，属多层建筑。
4.该项目坐标系采用西安坐标系，设计标高采用黄海高程系统，食堂部分设计标高0.000相当于绝对标高94.500米。半地下商铺设计标高0.000相当于绝对标高90.30

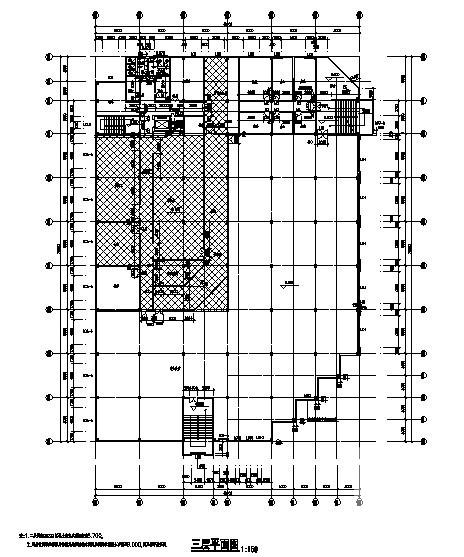

平面

总图

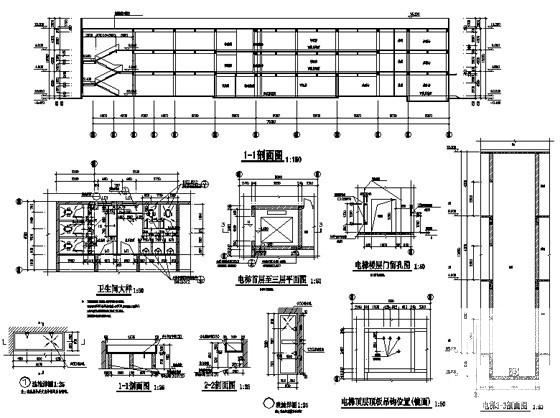

节点详图

总图

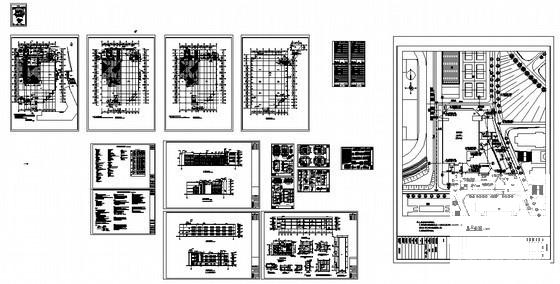

第 1 张图

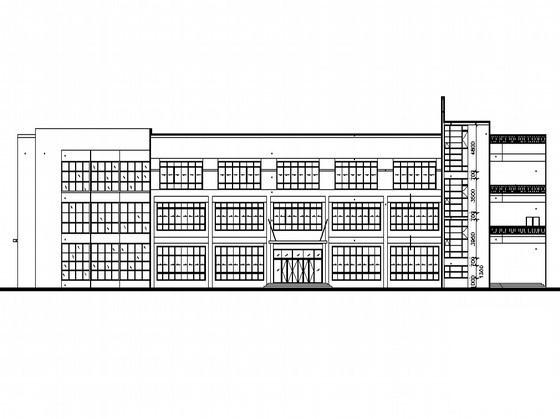

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
