一份4层商业楼给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：18670平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：卫生间,集水坑
• 项目所在地：辽宁

附件详情

• 设计说明
• 给排水施工图 主要设备表
• 给排水平面图
• 消防平面图
• 给排水平面图
• 消防系统 图
• 卫生间给排水大样图
• 集水坑给排水大样图

附件详情

该项目为商业楼室内给排水设计，总建筑面积18670平方米，结构高度18.2米，地上四层，地下二层为车库和设备机房，地上为商业和餐饮。
设计范围包括室内给水、污水、消防等。
，共20张。

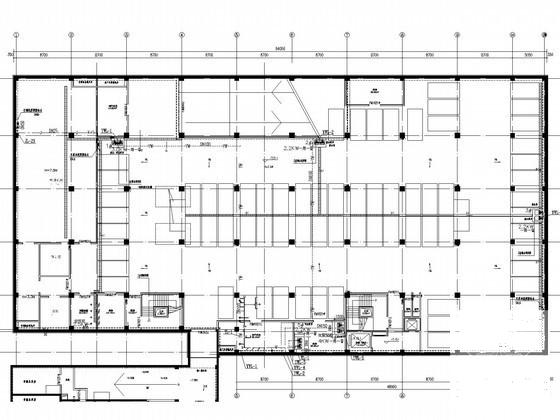

机房给排水平面图

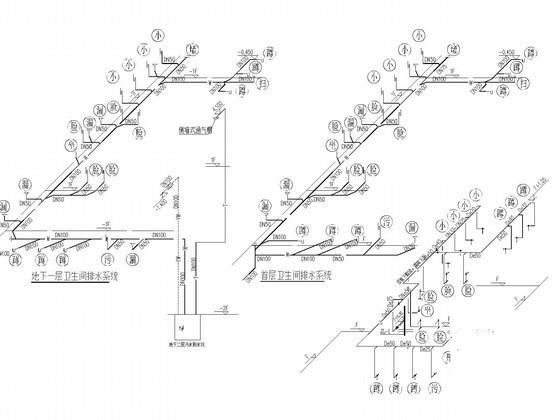

卫生间系统图

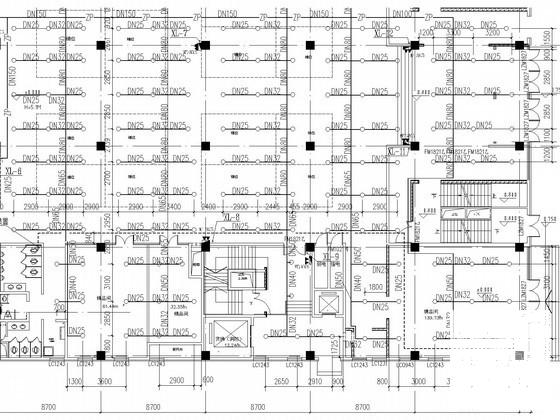

消防平面图

第 1 张图

第 2 张图

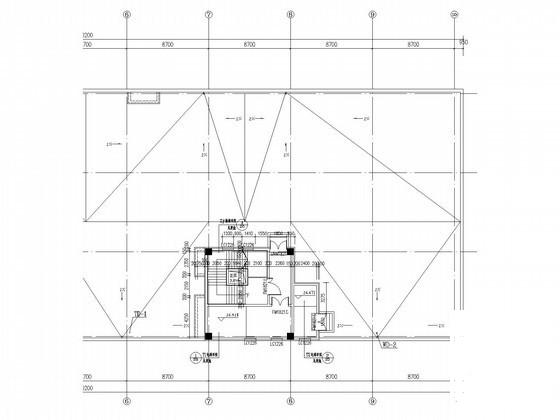

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
