一份学校4层公寓楼给排水CAD施工图纸(室内污水管)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宿舍（公寓）
• 建筑地上层数：4层
• 建筑地下层数：1层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水

附件详情

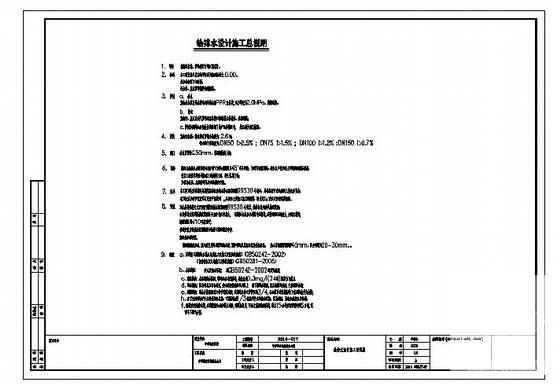

该项目设计以室内地坪标高为相对标高±0.00。给水管指管中心标高；污水管、废水管均指管内底标高。室内给水管及热水管采用冷热水型PPR塑料管,压力等级为2.0MPa，热熔连接。室内污、废水及通气管采用柔性接口机制排水铸铁管，承插连接；c.管材和管件必须有质量检验部门的产品合格证书, 并经有关部门核准。室内污水管：排水横支管最小坡度为:2.6％；

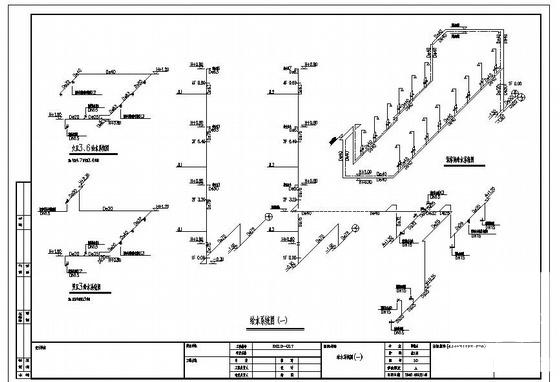

第 1 张图

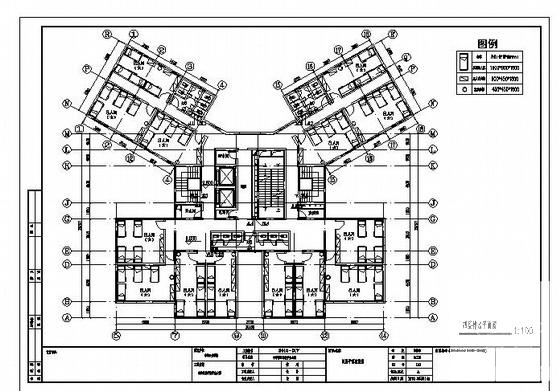

第 2 张图

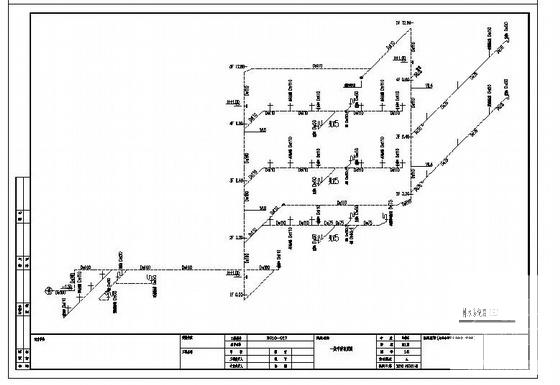

第 3 张图
