沿街公寓楼采暖CAD施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：3378.54平方米
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计内容：采暖
- 采暖系统：热水辐射
- 项目所在地：山东
附件详情
- 设计说明

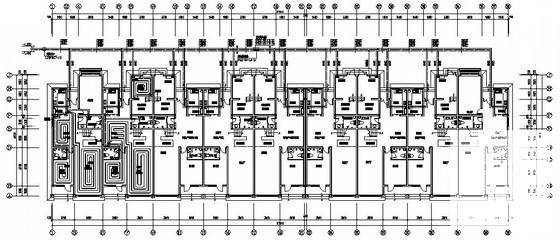

- 地板采暖平面图

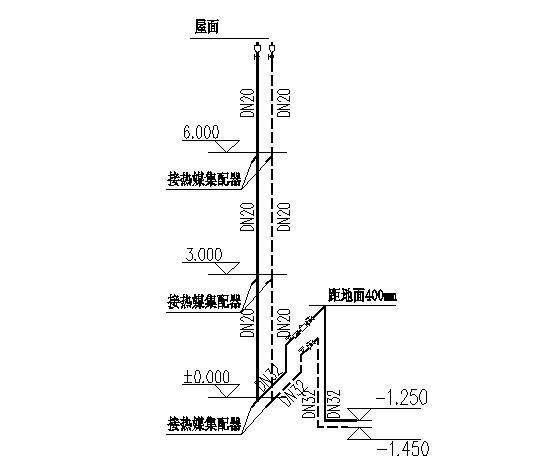

- 采暖立管系统图

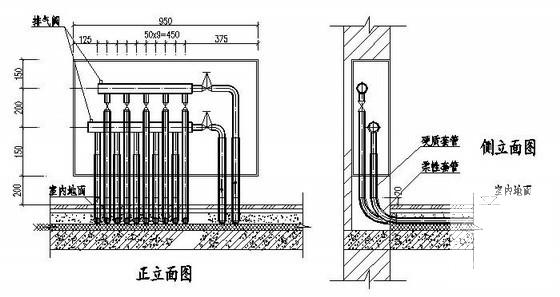

- 分集水器大样图
- 地板辐射采暖楼层构造图

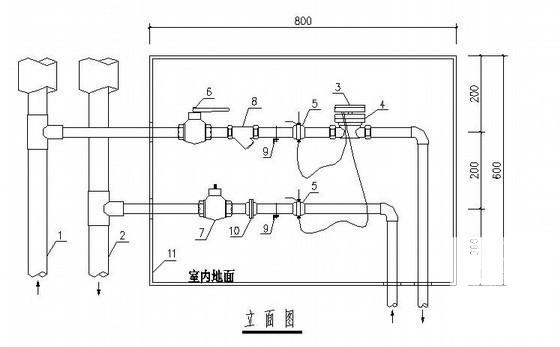

- 热力表箱安装详图
附件详情
本图纸为山东沿街公寓楼地板采暖设计工程。建筑面积3378.54平米，占地面积1168.43平米，建筑层数为三层，一、二层高3米，三层高2.8米，建筑高度11.3米。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
公寓CAd - 1 -
公寓CAd - 2 -
公寓CAd - 3 -
公寓CAd - 4
以上是部分截图，请下载附件后查看完整高清内容
