一份12层办公大厦给排水CAD施工图纸

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：10000平方米
• 建筑地上层数：12层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：3年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：30
• 大样节点：水泵,泵房,卫生间
• 项目所在地：广东

附件详情

• 资料目录
• 建筑给水排水设计通用说明
• 建筑给排水统一设计说明
• 地下一层消防给排水平面图
• 首层消防给排水平面图
• 二层消防给排水平面图
• 三至十一层消防给排水平面图
• 十二层消防给排水平面图
• 地下一层自动喷淋平面图
• 首层自动喷淋平面图
• 二层自动喷淋平面图
• 三至十一层自动喷淋平面图
• 十二层自动喷淋平面图
• 屋面层消防给排水平面图
• 给排水原理图
• 消防原理图
• 卫生间大样图
• 消防泵房大样图

附件详情

项目概要：该项目位于广东，大厦12层， 建筑高度49.65米。 建筑面积 15531.3平米；属一类高层建筑；设计范围：给水系统，排水系统，雨水系统，灭火器设置， 消火栓系统，自动喷水灭火系统，气体灭火系统；
共计18张图纸；

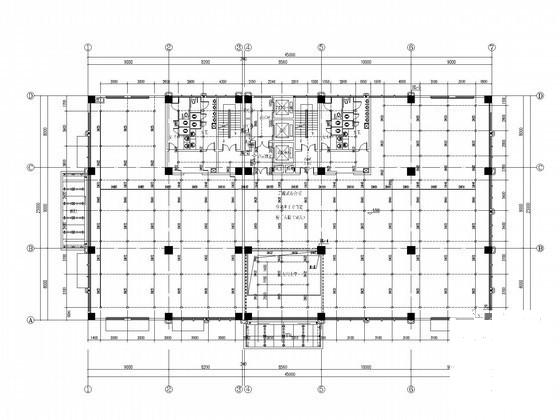

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 10:42:40上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
